▼白色LED点灯用簡易DC-DC＞負荷を変えてみた

「USB充電用電池BOX」(改)にて負荷を変えて測定してみました。

負荷は下記の5条件にて
　LED3個並列
　LED2個直列
　LED3個直列
　無負荷
　LED3個並列に5.1Ω直列
　51Ω抵抗のみ　　←4/2追加

これ比べると・・・
LED直列の場合って無負荷時と電流がさほど変わりません。
つまり・・・ほとんどが励磁電流orICの消費電流という事になるのでしょうか。

LED3個並列だけの場合だと電流が流れすぎましたが、5.1Ω入れたら1.6V入れても大丈夫そうです。

＜4/2追加＞

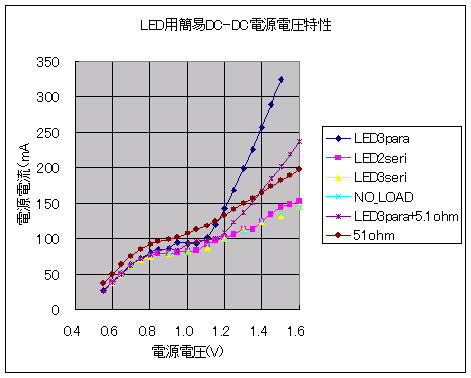

LED接続時と比較する為、抵抗のみを負荷として接続した場合の特性を参考に追加測定しました。
＜追加おわり＞
