▼白色LED点灯用簡易DC-DC＞eftel携帯充電器改造の場合

eftelの携帯充電器「ET-T2010W」を同様に改造して実験してみました。

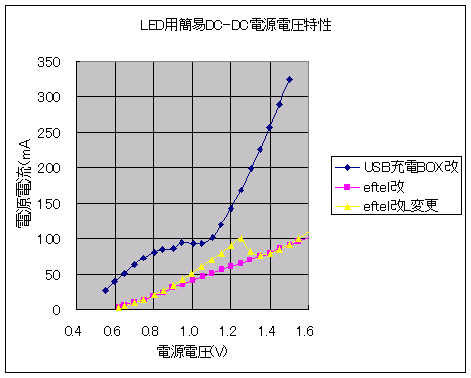

が・・・電流が半分位でした。
LEDを焼く心配はなさそうですが、ちょっと電流少な過ぎ。

充電器単体の特性が、「USB充電用電池BOX」より悪目なのは確認しており、LED用に改造するとちょうど良くなるのかな？と期待していましたが・・・

Lのせいかと、Lを「USB充電用電池BOX」のものと交換してみたら、若干電流増えました。
が・・・1.25V付近で電流が急に低下。以降L交換前のカーブに乗ってしまったような・・・
(電圧を下げると元の電流に戻りますので、別に壊れたわけではないようです。)

BL8530のようにスイッチング電流を制限する回路が入ったチップなのでしょうか・・・
