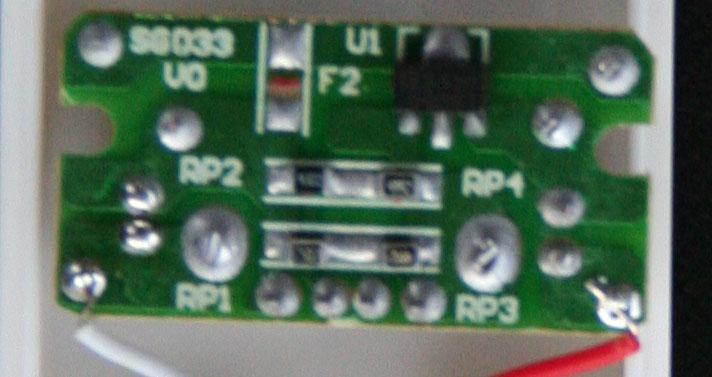

▼DC-DC＞USB充電用電池BOX＞基板ハンダ面アップ
基板ハンダ面のアップです。
(ピンボケですいません。)
U1が昇圧用IC。
F2はヒューズではないかと思うのですが、なぜか部品面のジャンパ線でショート(F1のシルクの位置)されてます。
RP1〜RP4のチップ抵抗がDATA+,DATA-端子の電圧を生成している回路です。
