▼電子工作＞LED点灯用DC-DC＞元の回路
２．元の回路
元々3pのICが使用されており、ICとLを外付けするだけで昇圧するという非常にシンプルな回路となっています。

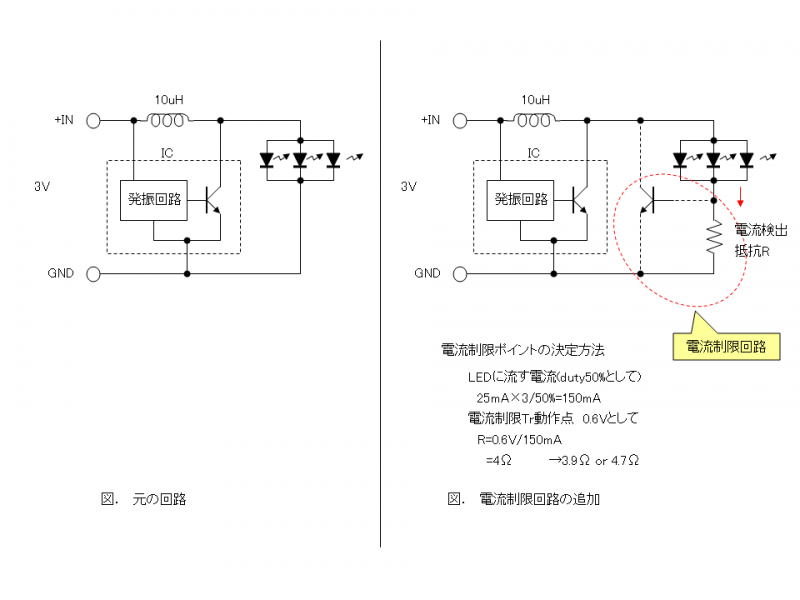

ICは発振−スイッチングだけで、LMC555を使用した秋月のLED用コンバータと同様、電流を一定にする為の回路すらない回路構成のようです。(左図参照)
この為にその出力は電源電圧に直接左右され、電池が新品状態ではLEDに電流が流れすぎてしまうとのこと。
詳細は「気の迷い」様サイトをご覧下さい。
訂正＞
Lのインダクタンス、図では10μHとありますが、22μHです。
