▼新VOLUME AMP＞STEREO化その2(基板組替BTL 2IC JACK無)
BTL 2IC版です。
旧タイプにあったスペース(電池横)がないので、単に2IC目の回路を別に追加、
という訳にはいかず、全組換が必要です。
2種類考えてみました。

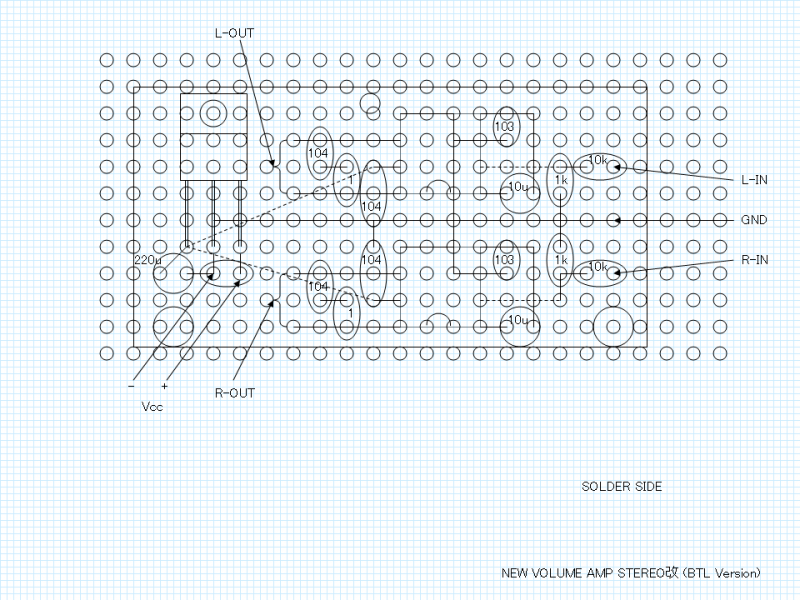

最初はJACK無しで3端子レギュレータを載せたタイプ(本図)
