▼携帯充電器ヘラクレス＞開けてみましたその2

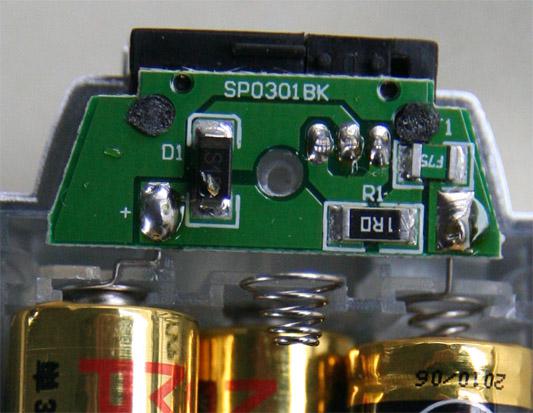

基板のアップです。

電池のプラス側にダイオード，マイナス側に過電流保護用のポリスイッチと1Ωの抵抗が入っています。

電池の電圧約6Vから、ダイオードで約0.6V，抵抗で約0.5V(@500mA)電圧を降下させ、約5Vを出力しようという設計のようです。(定電圧にする仕掛けなどありませんので、流れる電流で電圧も変わってきます。)
