▼Eftel製携帯電話充電器＞基板ハンダ面

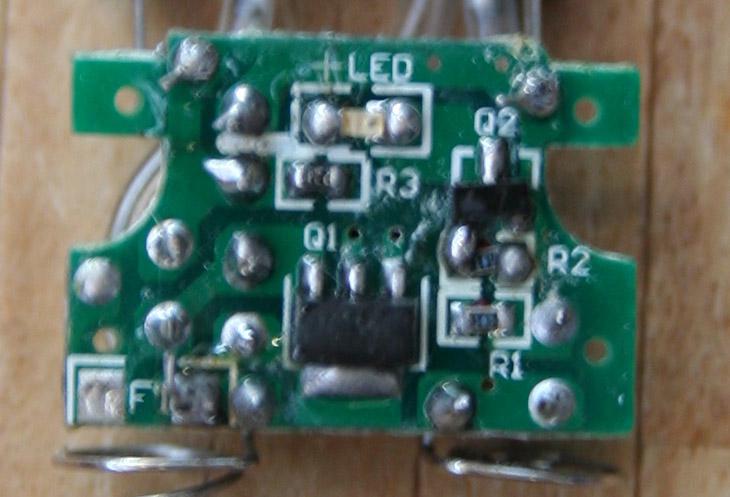

基板ハンダ面です。

Q1(SOT-89形の部品)はHT7750A，BL8530またはその同等品と思われるDC-DCコンバータIC。

＜'10/03/06追加＞
Q1の捺印を確認した。「BAP65」とある。
ところが・・・検索して引っかかるのが、
・NXPのPINダイオード
・あるメーカーの300W出力のDC-DCコンバータ
　当然どちらであるはずもなく、未だ正体不明。
＜追加おわり＞

Q2が電池電圧によりLED(緑)点灯を制御する為のトランジスタ。
(R1,R2がベース側，R3がLEDの電流制限抵抗)

Fと書かれたところがヒューズ用のパターンと思われますが、実装されていませんでした。

実は基板を見た当初、部品の数が多いのでCENTURY製の「アポロンⅠ」のようにTrの組み合わせかと思いましたが、結果的には上記のようでした。
