▼Eftel製携帯電話充電器>基板部品面

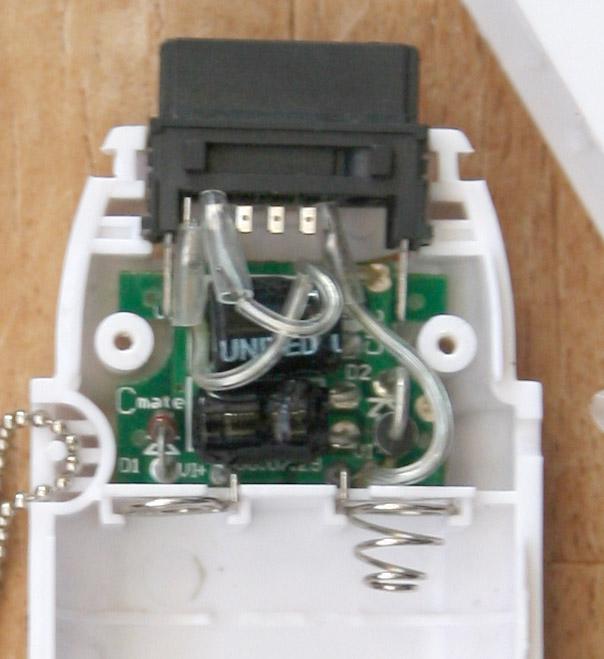

基板の部品面です。
中ほどに黒い部品が上下に2つ、基板に寝せた状態で付いています。
写真下が昇圧用のコイル,上が出力平滑用の電解コンデンサ。
基板左側(電池プラス側)にガラス管のダイオードがあり、逆接続防止用のようです。
基板左側(電池マイナス側)の黒いモールドのダイオードが付いており、昇圧用のダイオードのようです。
