▼Eftel製携帯電話充電器＞開けてみた

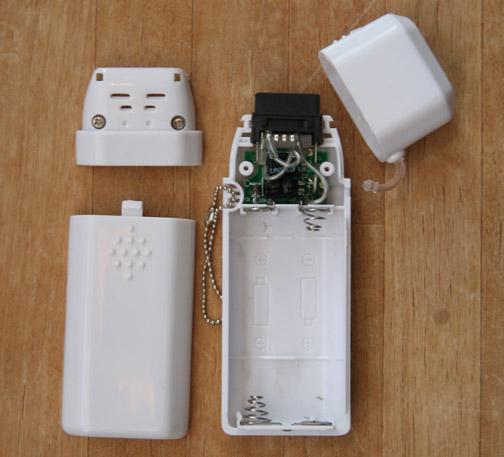

カバーを開けてみました。

回路の調査等に撮影したので配線がブチブチ切れてます。
(単線は動かすと簡単に切れますねぇ。)

実は・・・携帯電話側のコネクタに接続されている配線のはんだ付けが1本、最初から外れていました。
どうせ改造のベースなので、そんな事はあまり関係ありませんが・・・

この充電器、やはり俺のところに来る宿命だったみたい。

他社の充電器は、電話側のコネクタが基板に直接接続されており、電線による接続が不要なものが多いようですが、この方法は携帯のタイプにより基板が専用となってしまいます。

この充電器は基板を共通で済ませる為か電線を使用して接続する方法を取っているようですが、そのお陰でこんな状態です。
