▼GPSロガー＞TripMate850＞入手

発注していたTripMate850がようやく到着しました。

１．外観
　噂通り？ちょっと厚め(RGM-3800よりもちょっぴり厚い)
＜1/24追加＞

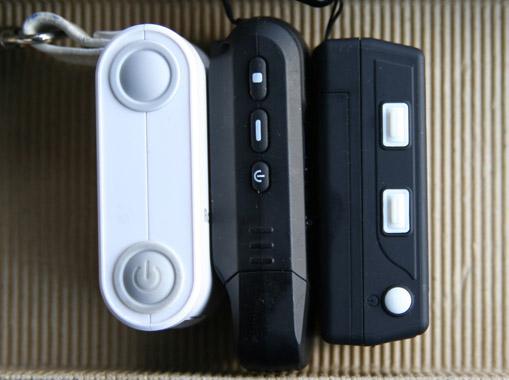

　厚さの比較写真追加しました。
　左からRGM-3800,WPL-1000,TripMate850
＜追加おわり＞

　ケースはラバーチック。WPL-1000より柔らかい感じがします。
　電池蓋を開けると中に銘板があります。もちろん技適マークが付いています。
　外観上、メーカー名とか型番とかの表示が無いですが・・・いいのか悪いのか・・・

２．SDカードの内容
　PCに接続すると「SDカードリーダ」として動作するとは思うが、一応別のカードリーダを使用して内容を確認してみた。


TripMate850 Tool
 |
 |--locr GPS Photo-----|--locr_GPS_Photo　　　　　　　(下位フォルダ略)
 |                     |--locr_GPS_Photo_for_MAC
 |                     |--locr_GPS_Photo_for_Symbian
 |                     |--locr_GPS_Photo_for_WM5
 |
 |--Software Utility---|--20091006 gpsPhotoTagger 1.2.3 h5 85x.rar
 |                     |--GpsView v2.0.16.rar
 |
 |--User's manual------|--TripMate850 User's Manual_English_v1.0.pdf
                       |--TripMate850 User's Manual_Japanese_v10.pdf

やはり「A-GPS Tool」は入っていません。(852じゃないので。)
ツールの圧縮形式
　何でzipじゃなくてrarなの?(ありがちですが)

なお、紙のマニュアルは「Quick Start Guide」(英文・和文の2部)のみ。
またGPS Photo Tagger product keyのシールが英文のほうに貼られてあります。
→なくさないよう注意。

３．PC接続時、PCからどのように見えるか。
　PCに接続してみました。電源OFFでは反応無し。
　電源ONしてみました。(電池無しでもOKのようです。)

→「TSI 850 Flash Disk USB Device」
(USB大容量記憶装置デバイス(TSI850 Mass Storage)として認識しました。
LCDには「PC CONNECT」という表示が出ています。

切断(ハードウエアの取り外し)操作してもLCDの表示はそのままのようです。
USBケーブルを外すとロガーモード！に戻るようです。

４．電源
　電池無しでUSBより電源供給でも動作するようです。

　充電済のNiMH電池(セリアのVOLCANO)を入れて改めて電源ON。
　ん？赤/緑の2色LEDが付いてました。・・・説明書には記載なかったかと。
→ログ中、時々「緑」がちらっ　と点灯。
　PC接続し、SDのファイルをアクセスした際に「橙」(緑+赤)が点灯。
　LEDはSDへのアクセス状態の表示と考えるのが妥当のようです。
＜4/23追加＞
　LEDですが、電池の消耗してくると「赤」が点滅するようになるです。(点滅、といっても点灯するのは一瞬ですが。)
＜追加おわり＞

５．デフォルト設定の確認
　操作が慣れずうまく確認出来ませんでした。
　確かにボタンが固めです。
　FIXしていないとUNFIX表示で現在どの画面モードに居るのか区別がつくにくいのがあります・・・


　　　　　　　　　　　デフォルト
　　[LANGUAGE]　　　　　ENGLISH
　　[LOG MODE]TIME: 　　　1SEC
　　　　　　　DIST: 　　　OFF
　　　　　　　SPEED:　　　OFF
　　[SMART LOG]LOW: 　　　4km/h
　　　　　　　HIGH: 　　　30km/h
　　　　　　　ON/OFF: 　　
　　
　　[UNIT SET]: 　　　　　KM
　　[BACKLIGHT]:　　　　　5SEC
　　[SENSOR]: 　　　　　　ON
　　[LOG FILE SIZE]:　　　50%

　デフォルト確認後、自分用の設定しました。
が・・・電源をOFFにすると噂通りSENSORの設定がONに戻ってしまうようです。

＜3月1日追加＞
各種設定ですが、ADJUSTボタンで選択後、[ENTER]ボタンを押さないと設定が切替りません。ご注意。
＜追加おわり＞

６．衛星の捕捉
　今日は時間が遅いのでちょっとだけ。

　やはり衛星マークの表示、点滅/常時表示の関係が感覚的に逆ですよね。
　捕捉してなかったらいっそ衛星マークは表示しないほうが・・・
　(ログ表示も同様，BlueToothの表示だけはいいようですが。)

　「電源，衛星，ログメモリモード」での、LOG ON/LOG OFF表示、
あくまでボタンの表示機能という位置づけですがちょっとまぎらわしい。

　「LOG ON」状態で電源切ると、やはり「LOG OFF」に戻ってしまいます。
　電源ONしてから何か操作しないとログが開始されないのはTransystemの伝統？のようですが、ロガーなんだから、電源操作だけでログして欲しいと思うのは私だけ？

訂正＞画面にLOGONが表示された状態(電源投入直後)でENTERでログ開始のようです。(ENTERを押さないとログ開始されないので注意)
→要するに・・・電源ON直後は「LOG ON」が表示されています。
　この状態で「ENTER」だけ押せばログが開始されます。
(SENSORの設定だけは別ですが・・・)

　SDのルートにNMEAファイルが出来るようです。
　ファイル名は月日時分+拡張子("MMDDHHMM.nma")
追加＞ファイル名の日時はログ開始時点の時刻
(最初UTCかと思ったのですが、Time Modeでの設定が効いており、ローカルタイムのようです。)

＜1月27日追加＞
　暗い所で使用している際にバックライトが消灯した時はENTERを押すと良いようです。
　USBから電源を供給し、車内で速度表示させたい、なんて使い方を考慮し「連続点灯」モードもあると良さそう。
＜追加おわり＞

＜9月14日追加＞
ログファイルのタイムスタンプは作成日時も更新日時もUTC時刻のようです。
ファイル名がローカルタイムべースなんですけど・・・
＜追加おわり＞
