▼USBポート付DC充電器＞開けてみました＞はんだ面

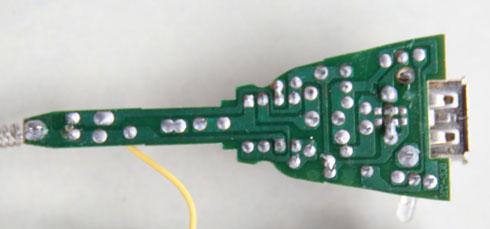

基板のはんだ面です。

はんだ後洗浄されているみたいで、フラックスは除去されています。

USBコネクタのD+,D-端子は設計的には「オープン」だと思いますが、一応電源出力とGND間それぞれにチップ抵抗を入れられるようなパターン＆ランドがあります。
(パッケージには「iPod,iPhoneの充電にはご使用できません。」と但し書きがあります。)

ただ、USBコネクタのD+端子が隣のGNDとブリッジしているような・・・

他に、2色LED対応で負荷電流が流れた時に点灯させる為のトランジスタ等を実装するようなパターンがあります。
