▼USBポート付DC充電器＞開けてみました

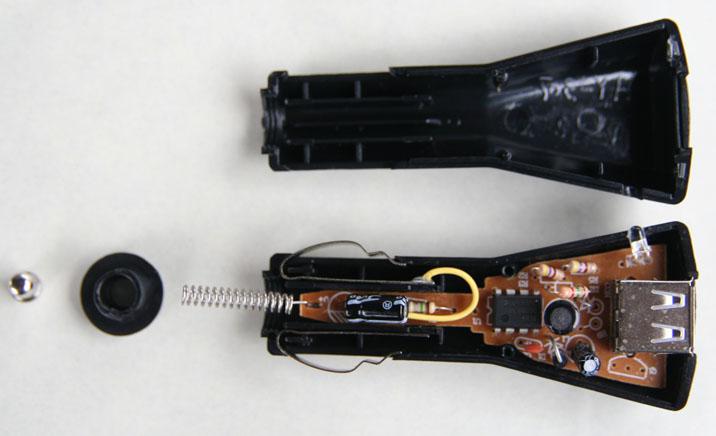

開けてみました。

先端部分、「ガラス管ヒューズ」は入っていませんでした。

基板の形状はプラグ先端まで入り込んだ形状です。
半田付けや基板の出来は部品のリードが長めですが、まぁまぁといった所でしょうか。一応シルクもあります。

主な使用部品。
　LED：赤。
　IC(U1)：34063Aという捺印がありましたので、MC34063Aの互換品かと思いますが、メーカーは不明。
　過電流保護用の電流検出抵抗(R1)：0.15Ω。
　出力電圧設定用抵抗：1.5kΩ(R3):470Ω(R2)(共に5%精度の抵抗)
　　→設計出力電圧は5.24V程？
　LEDの電流制限抵抗(R5)：470Ω
　　→R2と同じ種類のものが使用されており、部品の種類を減らす工夫か？
　発振周波数設定用コンデンサ(C2)：330pF
　電源側の電解コンデンサ(C1)：10uF50V
　出力側の電解コンデンサ(C3)：100uF10V
　Lは例によって規格不明。
　ダイオードは確認中。

＜11/10写真追加しました＞
