▼DC-DC＞USB充電用電池BOX＞回路

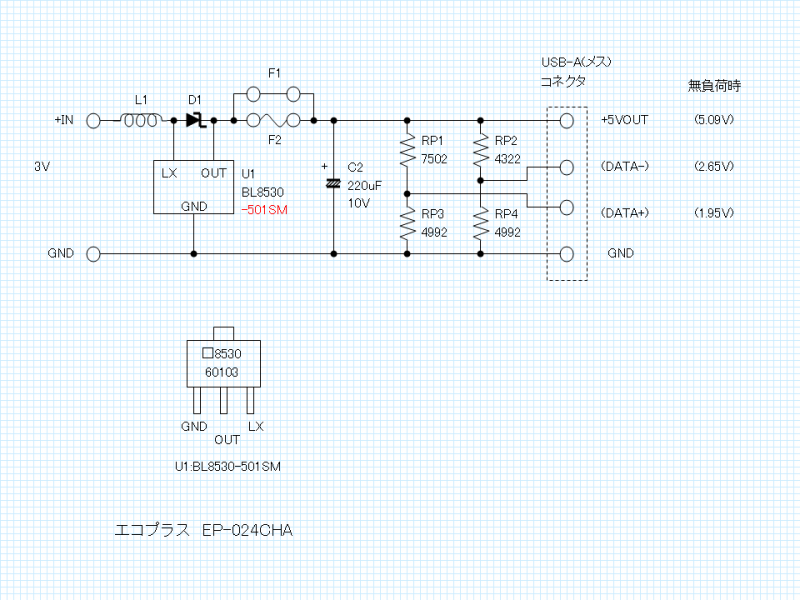

回路です。

HOLTEKのHT7750の周辺回路と同等です。

ICのピン名はHOLTEKのHT7750相当で記述してありますが、データシートが無いので正式なものではありません。

F2は本当にヒューズなのかは不明。

＜9/30＞図面差し替えました。
データシートに基づき
・ICの型番、電圧オプションの指定追加。(赤字の部分)
・ICの端子名修正

なお、図に示すようにヒューズ？がショートしてある事から、出力ショート保護が効かない事になります。
特にNiMH電池時は注意が必要です。

＜'10/3/27補足＞
図中、BL8530の捺印イメージの2行目ですが、
先頭より3文字は”501”が正当のようです。
(用は型番の末尾にあるオプション指定の"501"のようです。・・・頭2文字が電圧と覚えておくと良いようです。)
＜補足おわり＞
