▼DC-DC＞USB充電用電池BOX＞開けてみました

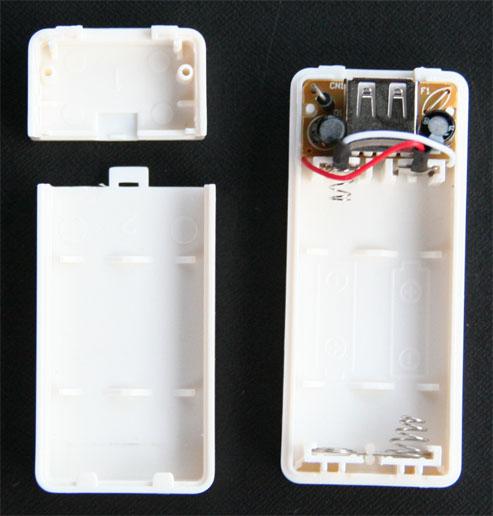

以前から内部の構造が気になっていたので早速開けてみました。

長さ方向は、電池ボックス部分を除くとUSBコネクタの長さ分程度しかなく、この狭い部分にどうやって回路を納めているのだろうと思ったが、リード付きの部品は昇圧用コイルとダイオード，出力側の平滑用電解コンデンサだけ。
メインとなるICは基板の裏側に表面実装されている。

ICの型番は「8530」だろうか？パッケージはSOT89というのか、放熱端子付きの3ピンタイプ。
周辺の接続はHOLTEKの昇圧用IC HT7750と同様で、固定出力電圧のICのよう。

驚いたのがDATA+,DATA-端子に電圧を供給する分圧回路が付いていること。
携帯電話の充電にはDATA端子の電圧は無関係なのだが・・・一部の機器(ipodなど)はDATA端子に電圧がかかっていないと充電開始されないらしい。

●画像 (大中小)
●2009.09.17
