▼100均＞バッテリチェッカ＞内部回路

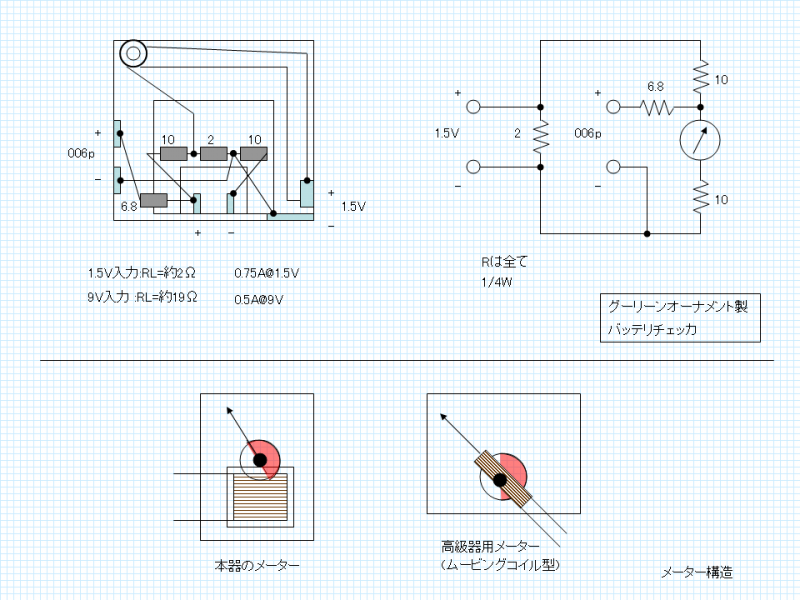

リチウム電池用のが1台必要なので改造しようかと内部回路を調べてみた。

調べたのは先のケースの所に写っているものではなく、別にセリアで購入した「グリーンオーナメント」製のもの。
(No.04504)
(図中の表記、間違ってました。)

負荷として使用されている抵抗、外形からすると1/4W品のようですが・・・
流れる電流からするとワッテージが少なめです。長時間接続したままだと抵抗が焼けそう・・・

気になる負荷の設定は・・・
1.5V側、2Ωなので負荷としては妥当。

9V側は電池の性格からすると抵抗小さすぎです。
抵抗値からすると「分圧比」の関係が1.5V時と比べるとおかしいので、負荷重くしてつじつま合わせようというのか・・・
しかも1.5V側端子が「閉じた」状態と「開いた」状態では負荷が変わってしまうようです。

メーター、さすがに100均品です。
高級なメーターは丸い磁石の外側のコイルが回転する「ムービングコイル」式ですが、これはコイルが固定でその中を磁石が回転する構造みたいです。
