▼セリア USBポート付DC充電器＞出力特性

出力特性確認しました。
(個体差があるかも知れませんので、特性例として見て下さい。
また使用した計測器の誤差がある事もお含み下さい。)

※電源電源12V入力での測定です。
・無負荷時の出力電圧が5.27V(電源電流4mA)

・600mA位まで出力可能でこの時点の出力電圧は5.06V(電源電流360mA，変換効率71%)
　これ以上流すと過電流保護が動作するようで、出力電圧が一気に下がる。

　※今まで調べた中ではUSB2出力タイプのコンバータを除くと、最も大きい出力電流でした。(今まで確認したものは、550mAが最大)
　過電流保護用の抵抗が0.22Ωと、他のコンバータ(0.5Ω前後)より小さいものが使用されていますので、その関係もあると思います。

・減電圧特性は確認忘れました。

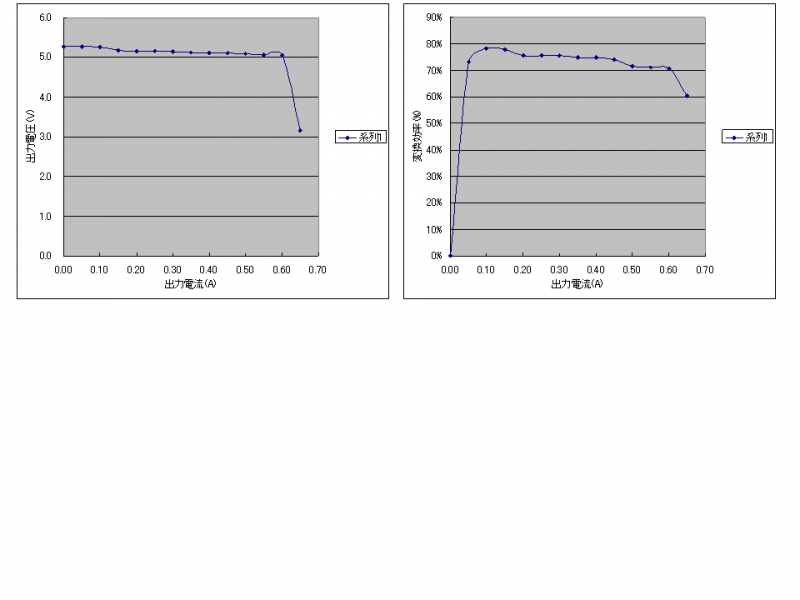

＜05/08グラフ追加しました。＞
