▼電子工作＞LED点灯用DC-DC＞LMC555版 SWTrのRB変更

LMC-555版試しましたが、出力電流が取れませんでした。
電流制限が効いているからかと、電流制限回路外したら3.4V位でようやく4584版と同様な電流が取れるようですが、これでは電源電圧高すぎます。

回路をよくよく見直してみたところ、スイッチングTrのベース側抵抗を2.2kにしていたのに気が付きました。
(秋月の回路が1.5V動作で1k使っていたので、3V動作という事で良く考えもせず単純に倍にした？)
これではスイッチングTrが十分にON出来ず、その為に出力が得られないと考えて、4584版と同じ560Ωにしてみました。
(要は4584側の回路に切換えた)

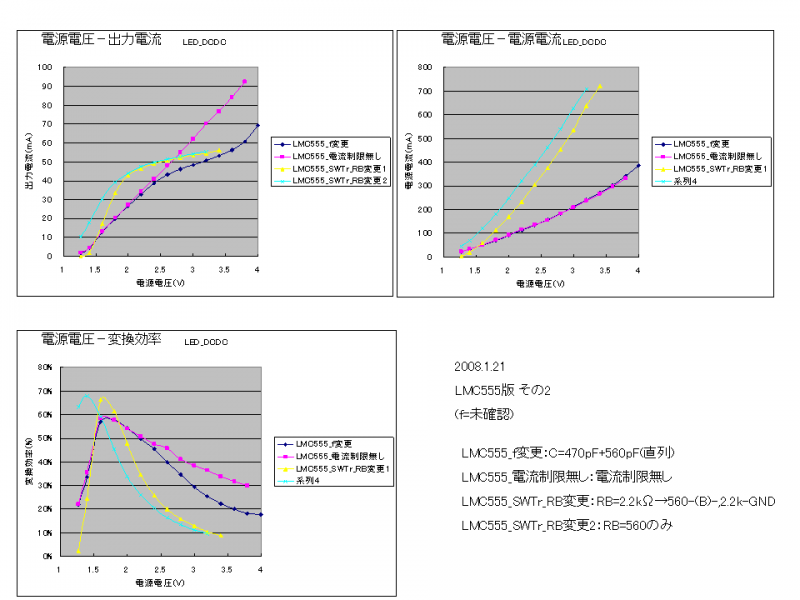

すると・・・特に低い電圧での出力電流が大幅に改善されました。

さらに、ベースとエミッタ間に入れていた2.2kの抵抗を外したところ、特に低電圧域での電流が増えました。(立ち上がり電圧が低くなった)
この立ち上がり方だと、電源が2.4Vあれば、LEDを定格＋アルファ程度の電流でドライブできそうです。

しかし、何で電流制限がこんなに低く効いてしまうのか。
やはりDUTY比？
