▼電子工作＞LED点灯用DC-DC＞LMC555版試作回路と特性

先に作成した基板にLMC555による発振回路を組んでみました。

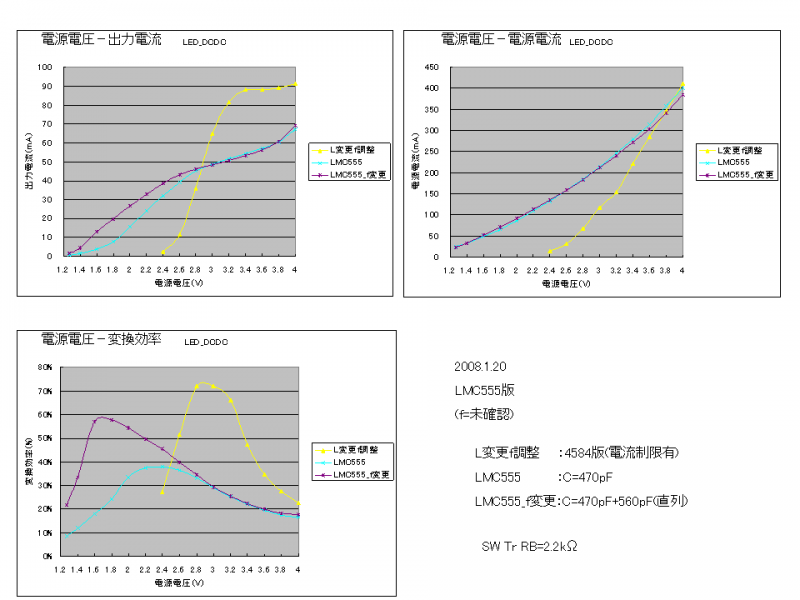

LMC555版の結果ですが、さすがに低電圧から動作します。
4584では2.4V以下では全く点灯しなかったのに、1.27V(実験に使用したLM317使用電源の都合)でも点灯しました。(暗いけど。)
ただ、DUTY比の関係なのか、かなり低い電流で過電流パイパスが効いてしまうようです。
DUTY比を変更するか、抵抗を変更してみようと思います。
(ただ、低電圧での動作を考慮するとダイオードを使用してのDUTY変更はまずそう・・・)
