▼100均＞「ボリュームアンプ」＞ステレオ化方法2実装図

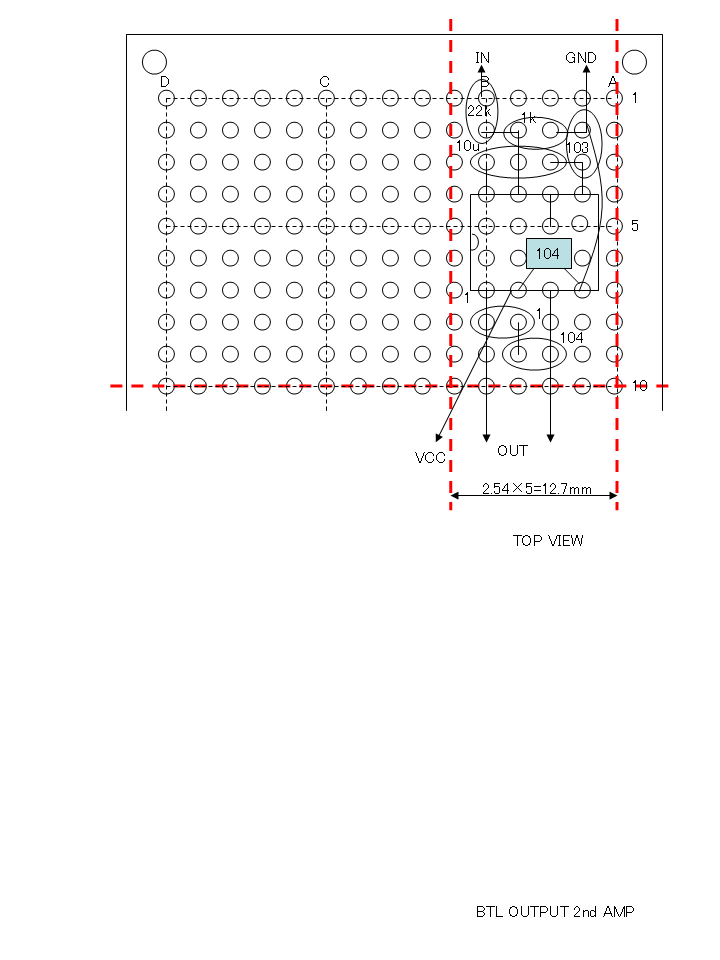

ステレオ化改造の「方法２」での実装図です。

電池横のスペースに組み込めるサイズになっています。
部品は2台目をバラして転用する事になります。
(電源のデカップリングコンデンサを図に入れるの忘れてます。注意)

アッテネータ部の定数は「方法１」に同じ。

BTL動作のままなので2台並べた時と出力は同じです。
ただし発振対策の為電源のコンデンサ増強だけは行おうと思います。
