▼100均＞「ボリュームアンプ」＞ステレオ化方法１実装図

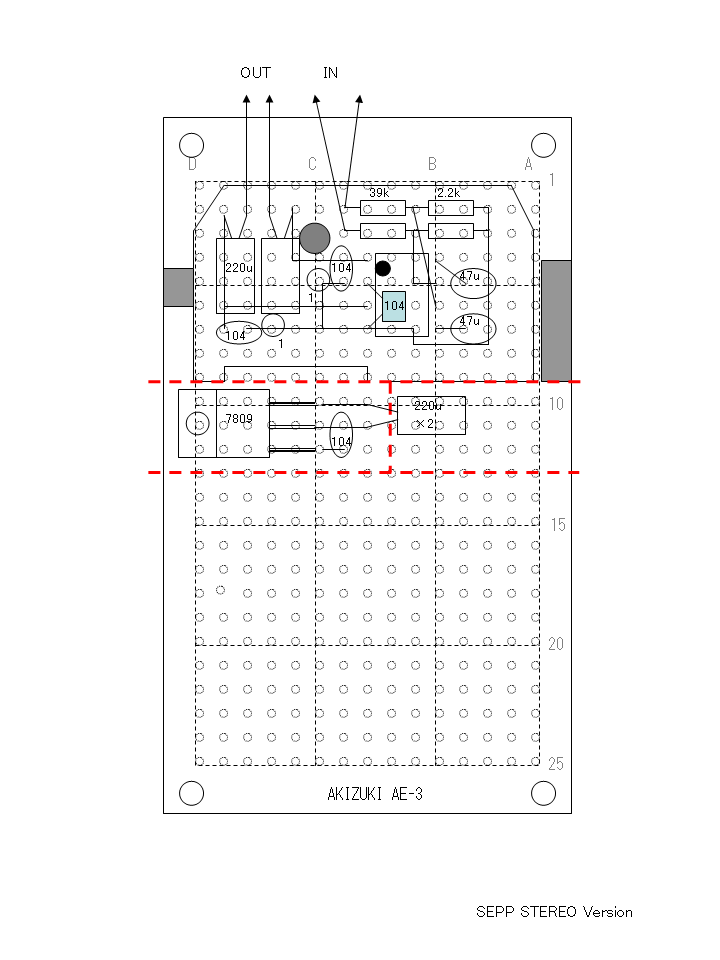

ステレオ化改造の「方法１」での実装図です。

背の低いコンデンサと小型の抵抗を使用しないと入りません。(基板表面とケースとの隙間は9mm位しかないようです。)
220uのコンデンサが寝ていますが、手持ちの都合。

入力のアッテネータとして、43k-2.2kを使用していますが、元々付いている1kの抵抗を使用し、22k-1kでも良いと思います。

ケースのサイズを見計らって基板の大きさを決めました。
なお基板の「耳」の部分は切り落とす必要があります。
赤点線が切断ポイントです。
図中程の三端子レギュレータは12V電源時に使用するもので、電池横のスペースに組もうかなというサイズになっています。
