▼電子工作＞LED点灯用DC-DC＞LMC555版検討中

お手軽な回路で変換効率が良かった事から、LMC555版を製作すべくパーツを集めてます。

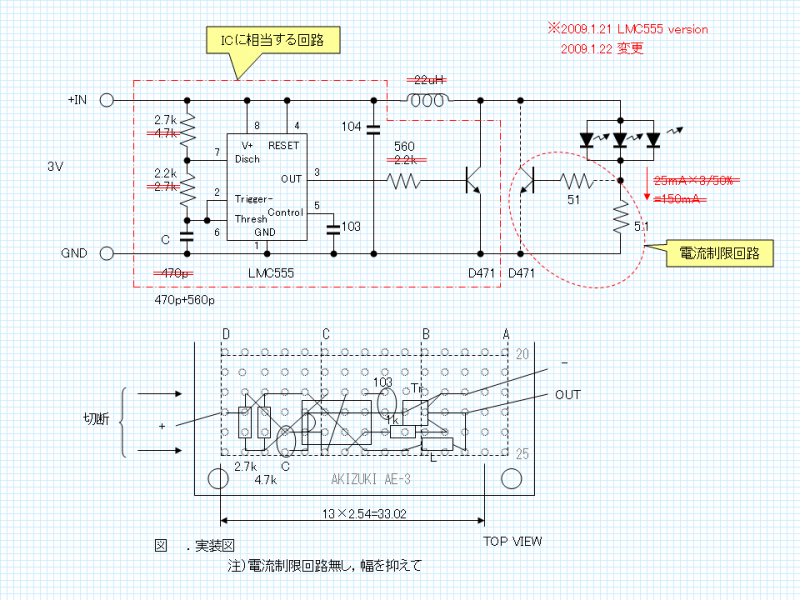

回路はズバリ秋月のLED用コンバータ。ただしLは手持ちのものを使用する事になります。(秋月のコンバータのL、インダクタンスが結構大きいものを使用しているようですが・・・)

セリアの「III-LEDライト」への組み込み前提です。
(このライトにはMC34063A互換ICを使用したシガープラグ型携帯充電器のアップコン改造版の組み込みを試みていましたが、変換効率が思うように上がらない上に、基板が薄い為に強度不足で基板を壊してしまう等の問題もあり作業を中断してました。)

電池は単四2本を想定。
LEDは並列に戻す事になると思います。

基板の幅はライトの筒に収まるよう、ICのリードピッチと同じ幅とし、この範囲で組み込みを考えていますが、
その関係でスペースが不足し、電流制限回路までは組み込めないと思います。
チップ抵抗，コンデンサを使用すればコンバータ基板の長さをもっと抑えられるはずですが、今回は回路定数の見極めが必要な事からそこまでは行いません。

それにしても今日バラした、TOPLANDの携帯充電器(単三オキシライド電池2本内蔵の「横型」)ですが、基板の小さいこと。同社の旧タイプ(「縦型」)でも小さいと思っていたのにびっくりしました。

これを定電流回路に手直しして組み込めば、効率も電圧特性も優れたライトになりそうです。
