▼PSP-GPS＞USB延長＞mini-Bメスコネクタ

USBmini-Bの延長ケーブルの作成に欠かせないmini-Bメスコネクタだが、このコネクタ山形市内の電子部品ショップにも置いておらず、やむを得ずPS3用の旧PSメモリのリーダーをバラして使用する方法を取っておりました。

ところが最近になり、このコネクタがなんと100均で入手可能となりました。

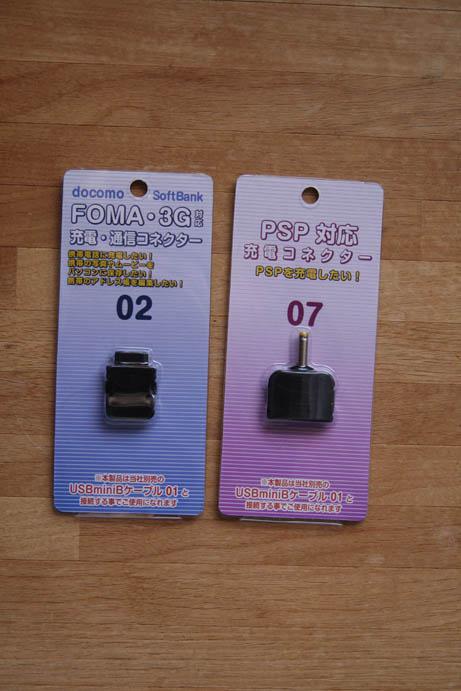

置いてあるのは「100円ショップシルク」で、物は携帯電話やゲーム機用の充電ケーブル。

USB-Aオス～USBminiBオスの「変換ケーブル」と、miniBメスから機器対応コネクタへの「変換コネクタ」をセットで使用するというもの。

この「変換コネクタ」のminiBコネクタがそのまま使えそうなのです。
充電器用途のコネクタの場合、ピンが抜かれていたりする事が良くあるのですが、ちゃんと全ピン付いていました。

この「変換コネクタ」、現物は数タイプ入手済みですが、改造は未着手です。
メモリリーダの改造版より相当コンパクトに出来そうです。

なお一緒に販売されている、セット使用前提の、「USB-Aオス～USBminiBオスの変換ケーブル」は長さが短い(30cm？)ので、このケーブルの使用はいまいちかも知れません。

追加＞
後にminiB延長ケーブルに改造する為に中を開けてみましたら・・・
miniBコネクタ部分が空中配線で、ちょっとした事でショートしそうで怖い・・・(電極間のピッチがかなり狭いです。)
グルーガン等で絶縁処理しておいたほうが良さそうです。

PSP用は単なる充電ケーブルで両端のピンしか使用されていないのでまだいいのですが、FOMA/3G用は「通信」対応らしく、D+，D-のラインも接続されていましたので、余計・・・
