４．実験回路
　手元に同ライトがありませんので、想定した回路を作成して実験を行なってみました。
　実際の構成を想定したとは言え、現物とはいろいろ違いがあると思います。
　手持ちの部品を使用した関係で、最適な部品・定数ではないかも知れません。
　あしからず。

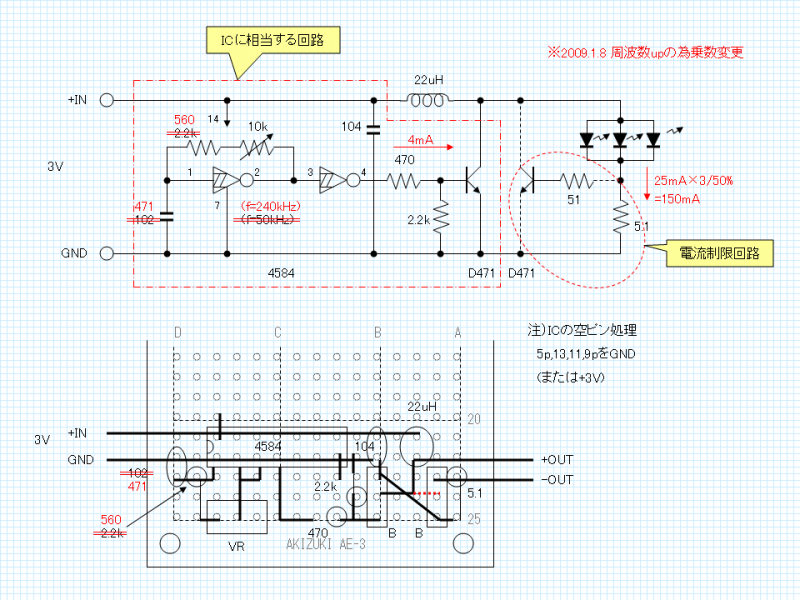

　発振回路は、C-MOSのシュミットインバータ4584を使用したものです。
　LMC555を使用したほうが小型で動作電圧範囲も広くなるはずですが、50%DUTY付近で実験したかったのでこのようにしています。

　スイッチングデバイスはこれも手持ちのTrを使用しています。
　低周波電力増幅用とされる"2SD"タイプなのですが、fTが130MHzも!ある、そこそこ速度のあるデバイスのようです。
　もう一回り小さい物でも十分だと思いますが、実験でもあり過電流でデバイス壊すのもいやなので・・・

　電流検出抵抗は手持ちの都合で5.1Ω、電流パイパス用のTrも上記と同じものを使用しています。

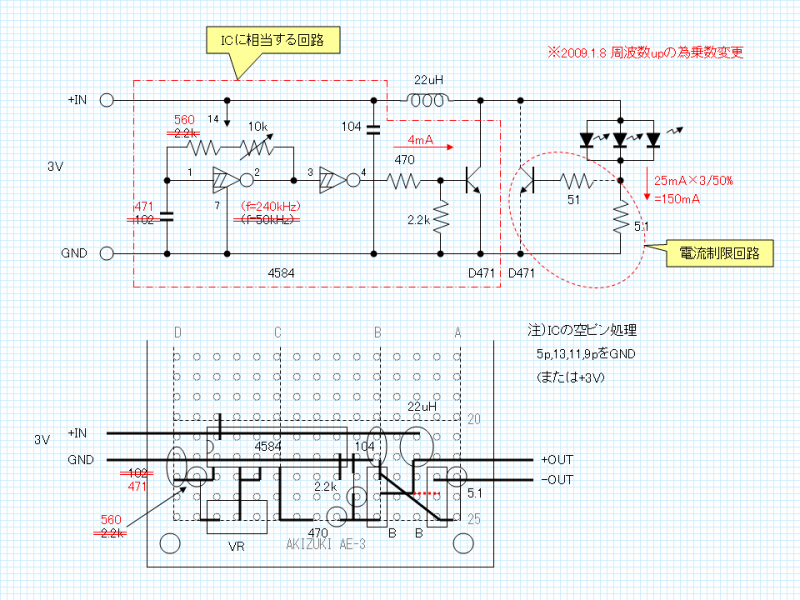

注）図の実装図は部品面から見たものです。
　ハンダ面から見ると裏返しになります。

1/10 図差替えました。
　Lのインダクタンス訂正　10μH→22μH
　発振周波数upの為、発振回路乗数変更
