▼GPSロガー＞WPL-1000＞速度データのノイズ？

WPL-1000の速度データのノイズ？、もっと顕著に出るようなグラフにしてみました。

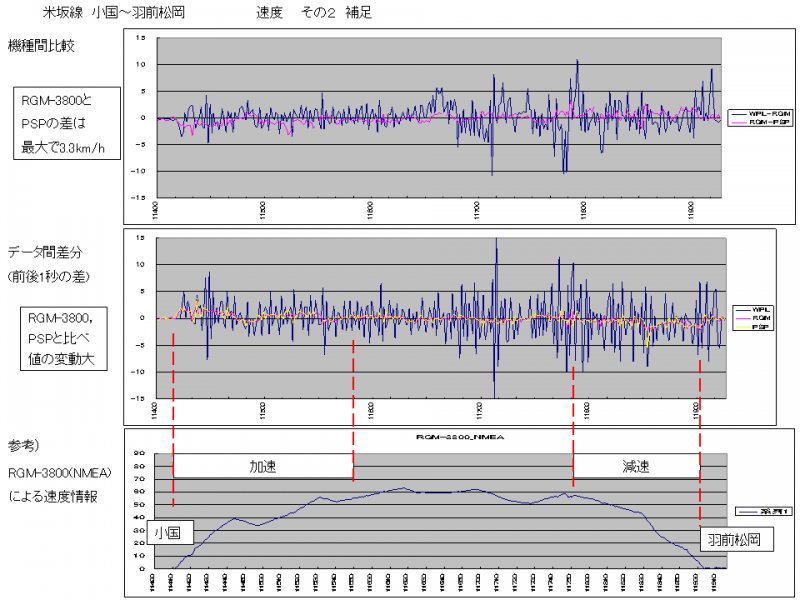

グラフ上は機種間のデータの比較、中のグラフは同じ機種でのデータ間の差(1秒間隔で取ったデータのデータ間の差)を示したもの。
(下のグラフはデータを取った位置と絶対速度を関連される為のもの。)

上のグラフの青線はWPL-1000のデータとPSPのデータの差，ピンクの線がRGM-3800とPSPの差ですが、RGMとPSPの差は最大3.3km/hほどでしたが、WPL-1000とPSPを比べると、このように激しくあばれが見られます。

中のグラフは、青がWPL-1000,ピンクがRGM-3800,黄色がPSPそれぞれのグラフで、1秒毎の速度データの差分ですので、「加速度」に相当するグラフになります。
(旧国鉄型)気動車の加・減速度は1km/h/s程度なので、このグラフの目盛でいけばわずかな変動にしかなりません。
安定したデータが取れるRGM-3800やPSPでそれが見えてますが、WPL-1000はノイズに埋もれて何がなんだか・・・

これはちょっと酷すぎます。
