▼4エレ ループ八木>4.製作
4.製作

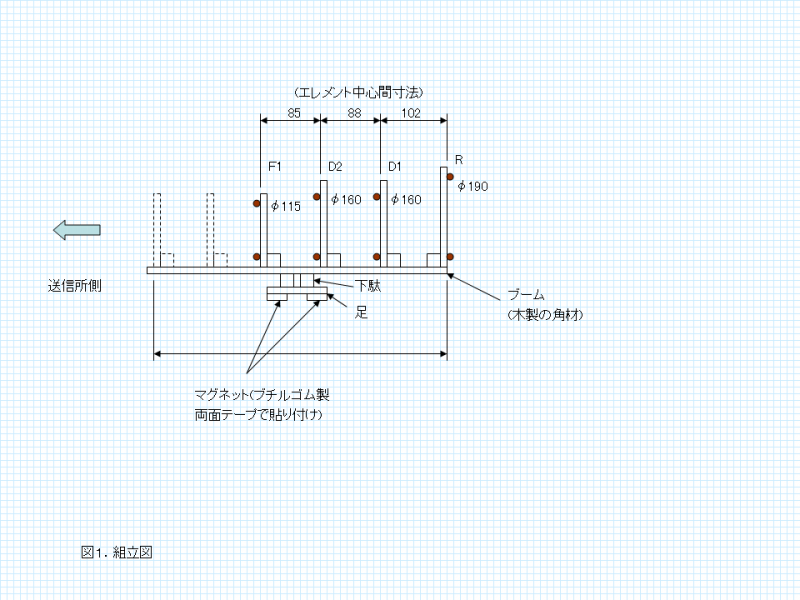

4−1.フレーム ・・・図1(組立図)参照(クリックすると拡大図出ます)
100円ショップで入手した2種類の角材を使用
ブーム用・・・10mm厚
長さはエレメント数に応じ決定する。
図ではエレメント追加に対応できるよう、若干長めにしてある。
(というか、6エレ位に対応する寸法にしたものの、4エレまで作って
その後追加していないだけという話が・・・)
4エレで良いのであれば275mm程で良い。
エレメント用・・・6mm厚
エレメント直径+30mm程の寸法の長さとする。
エレメントの本数分準備
エレメント固定用・・・10mm厚
長さ20mm 木ネジを2方向から4本ネジ込む。割れに注意。
足用・・・10mm厚
長さ100mm程1個(マグネット2個を接着できる程度)
・・・走行時の風圧により回転する事を防ぐ事からマグネットを2個とした。
下駄用として長さ20mm程で2個・・・もっと長くしても良いが、あまり長いと
マグネットでの固定力が不足するかも?
長くする場合は「足」を板にしてマグネットの個数を増やすと良いかも?
なおマグネットは、車内に放置すると熱により接着が剥がれるようです。一度は再接着する事になるようです。
