▼山形新幹線上りアプローチ線＞推定路線概要図

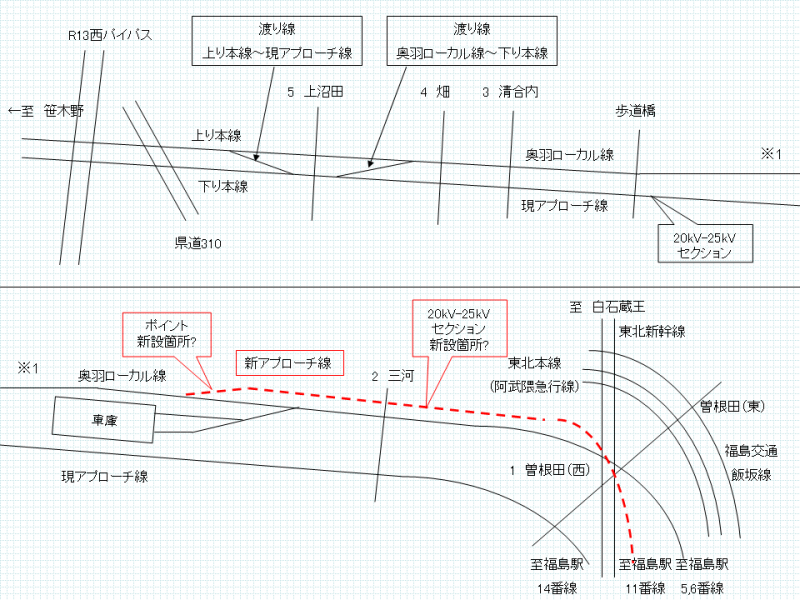

新アプローチ線絡みの推定路線の概要図をまとめてみました。
(図をクリックすると原寸サイズで表示されます。)

図の上半分が笹木野方、下半分が福島駅付近。
線路を渡る線の数字は、踏切番号と踏切名です。

赤の点線が、新設のアプローチ線です。
笹木野から福島駅方面に進むとし、歩道橋付近までは大きな変更はないと
思われます。

歩道橋を過ぎたあたりの直線区間に新アプローチ線への分岐器が設置されると
思われます。

三河踏切(県道3号から駅西のアクセス道)を超えた所に、20kV-25kVのセクション,
新幹線区間への侵入防止の設備(2/5投稿「畑踏切付近歩道橋2」の写真と同様な
黄色のトゲトゲ!)が設置されると思われます。
(この位置にこれらの設備が設置されると推定される理由は、ここに踏切があり
人通りがある事と、高圧の架線下を車が通過する事から架線電圧の25kV化は
リスクが高くなる為。)
