▼100均大型LEDライト＞電圧特性

　電圧特性を測定してみた。

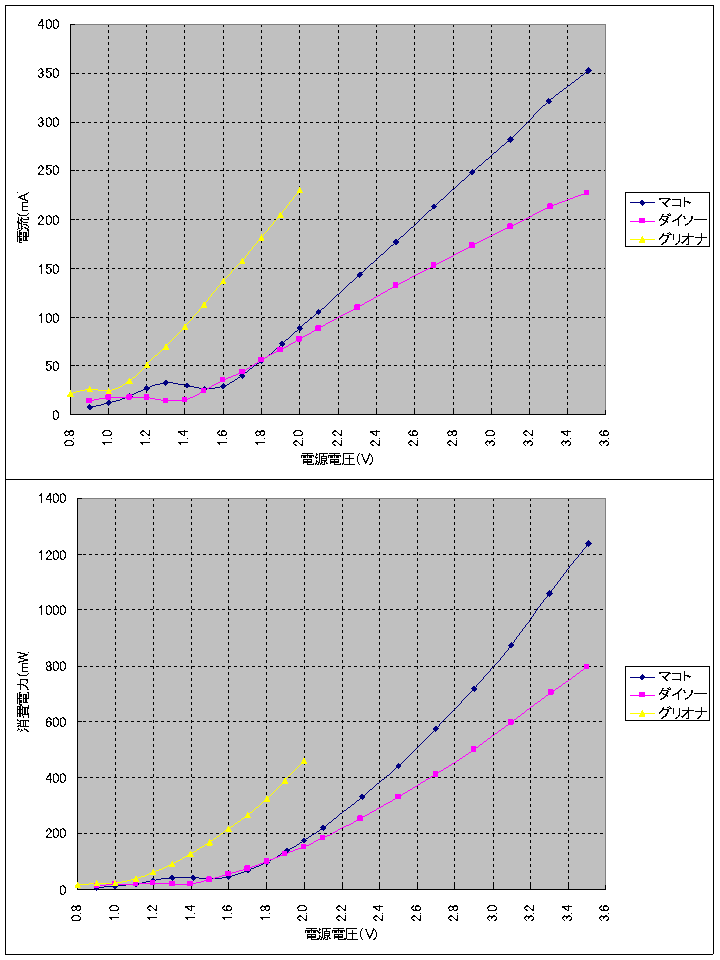

　グラフ上は消費電流特性，グラフ下は消費電力特性。

　電地本数が違うライト(マコト，ダイソーのライトは電池2本，グリーンオーナメントのライトは電池1本)を比較する関係で消費電力特性もグラフ化してみた。
(厳密には変換効率の関係がある為、LED側の特性を測定し比較しなければならないが、機材の都合上、電源側のみ。)

　マコト(シルク/ワッツ)のライトはダイソーのライトより同じ電圧での電流が大きめであった。

　グリーンオーナメントのライトは電池1本用という関係か低い電圧から電流が大きく流れる。
　ただし、定格電圧?(電池2本用は3V,電池1本用は1.5V)での電流,電力は電池2本タイプと比べ少ない。使用されているLEDが同程度のものか不明であるが、もっと電流を流しても良いのかも知れない。
