▼USB充電ACアダプター＞実力

　私が入手しているのは、キューブ型の「D106」と平型の「T362」の2種類である。

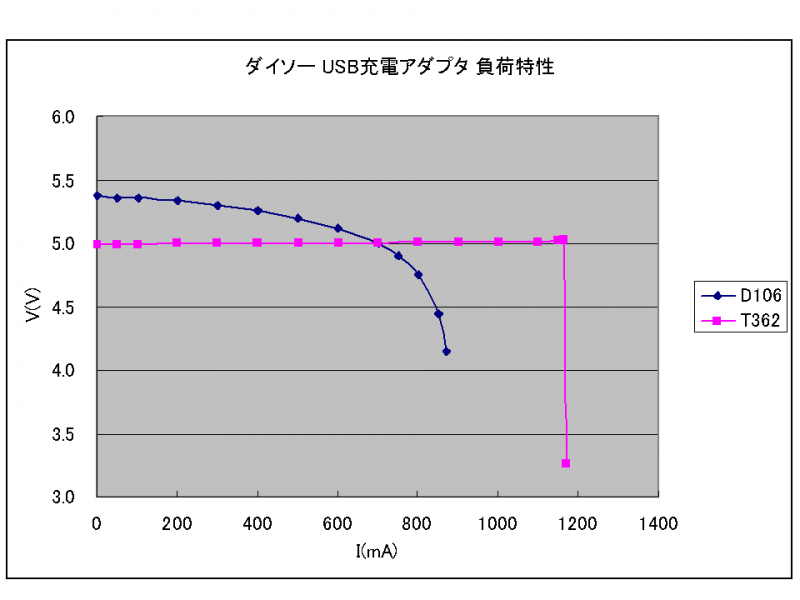

　測定の結果、私が入手したキューブ型の「D106」は5Vの5%減である4.75Vを切るのが800mA程，平型の「T362」は1160mA程であった。

　なお「D106」は電流の増加に伴い徐々に電圧が低下する特性であったが、「T362」は1160mAを超えた辺りから急激に電圧が低下する特性であった。
　この特性差は過電流保護回路の設計の差であろう。

測定状態
　電源電圧：AC100V(厳密な電圧測定は行っていない)
　電圧計：格安テスタDT-830B(20Vレンジ)
　電流計：0.1Ωメタルクラッド抵抗の電圧降下を別のDT-830Bの200mVレンジで測定し電流に換算。
　負荷：自作電子負荷(定電流)

注)機材の都合でリップルの測定を行っていない。
　D106に関しては大電流時のリップルが大きいというネットでの報告が見られるので、接続する機器によっては問題があるかも知れない。
