▼GPSモジュールGMS6-CR6>消費電流測定 その1
消費電流の測定を行ってみた。
測定機材:秋月 8bit10chデータロガー + 自作USB電流測定アダプタ
http://samidare.jp/jr7cwk/lavo.php?p=log&lid=341176
機材の都合上、1秒単位での測定である。
USBの給電電圧は約5V
南東側の面した部屋の窓際にレシーバを置いて測定。
USB-シリアルアダプタも接続しての測定(消費電流約8mA程)
→最初USB-シリアルアダプタのみ接続した状態から、本レシーバを接続し測定。
ST社チップを使用したGMS6-SR6も併せて測定。

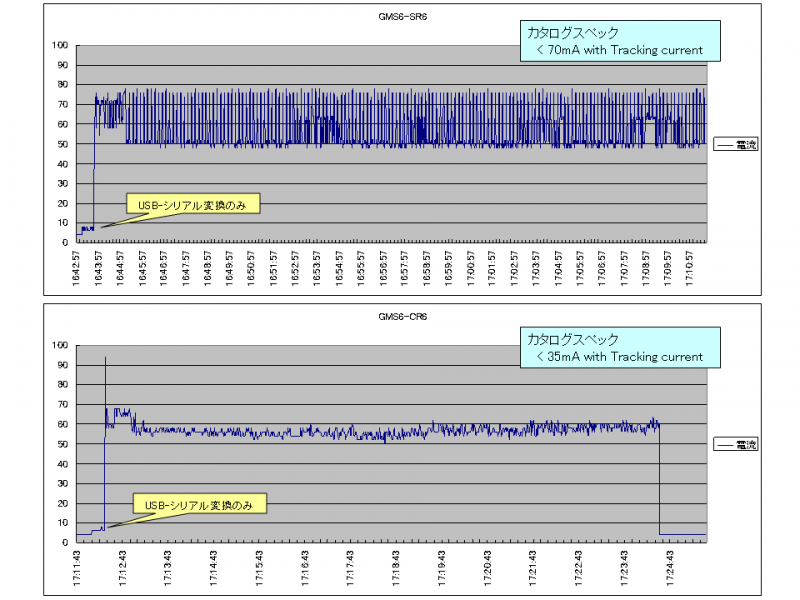

グラフ各軸の項目,単位の記載を忘れたが、横軸が時間(最小目盛が10秒),縦軸が電流(mA単位)である。
・結果
「トラッキング時35mA以下」というカタログスペックに対し、50mA程流れている。
設定の関係もあるのかも知れないが、カタログスペックがいかに当てにならないかを示すような結果となった。
おまけに・・・カタログスペックとの乖離が少なかったGMS6-SR6が極端に大食いしている訳でもないという事も判明。
