▼GPSロガーGP-102+＞USB充電時の電流変化

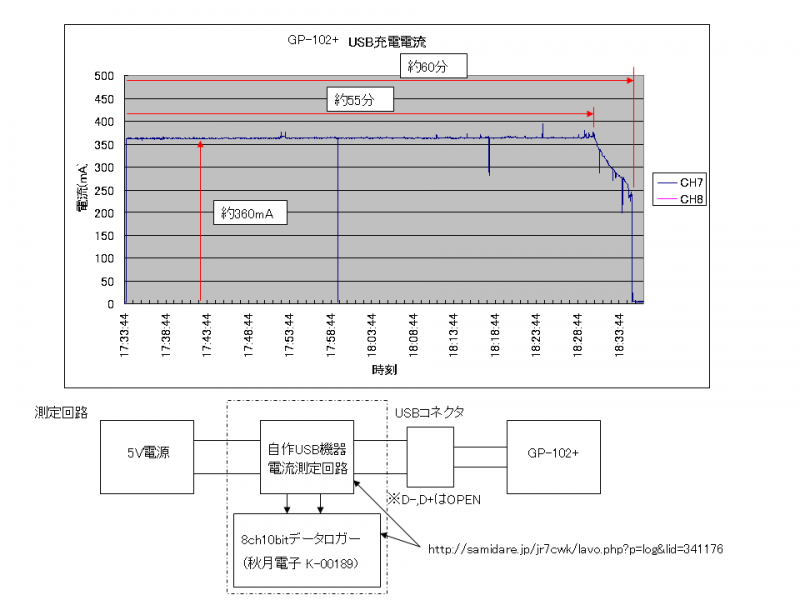

USB充電時の電流の変化を測定してみました。

使用した機材
http://samidare.jp/jr7cwk/lavo.php?p=log&lid=341176

この実験過程で判明した事

・充電中は最大で360mA程の電流が流れ、55分程経過した頃から電流が低下し始め、60分程で充電完了する。(なおデータシート等には充電時間の記載はなかったと思います。)

・USBの電圧が下がると充電電流が増える傾向が見られた。(グラフ等は別途)

・USB給電状態では「時計モード」にならない。
　(「時計モード」でUSBから給電すると「機能選択画面」に切り替わり、そのまま放置しても「時計モード」に戻らない。)

さて、電池式のUSB充電器の中には、出力電流が少ないものがあります。
(100均の奴とか)
100均の電池式USB充電器を接続してGP-102+の充電LEDが点灯する事は確認したものの、
いずれ、このようなUSB充電器を使用して充電した時の挙動も測定してみようと思います。
