▼秋月8ch10bitデータロガー>USB機器電流測定回路
バッテリ内蔵USB機器の充電電流測定を行いたいと思っておりました。
その為には電流を電圧に変換する回路が必要です。
電流測定(検出)回路をネットで検索し、見つけた資料が
「LINEAR TECHNOLOGY社 アプリケーションノート105/2005年12月「電流検出(センス)回路図」」。
http://cds.linear.com/docs/jp/application-note/jan105.pdf

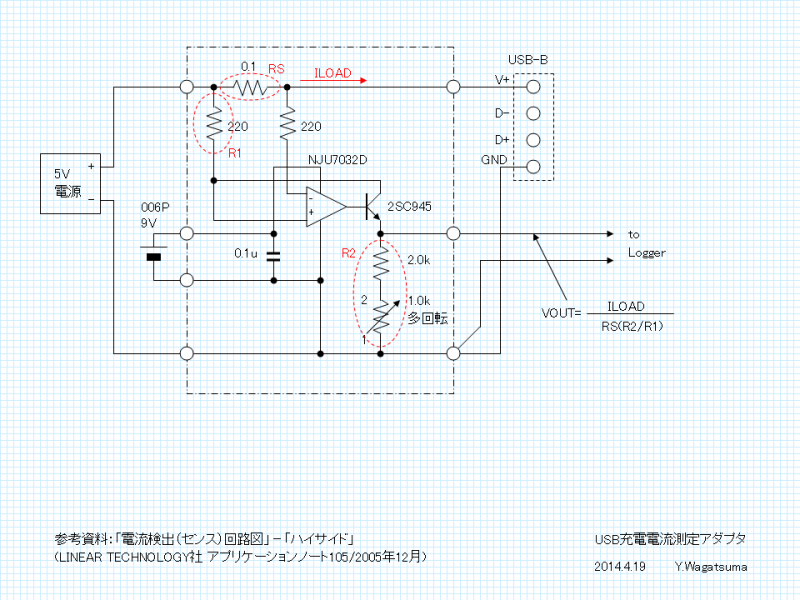

この中の「ハイサイド」(電源のブラス側の測定)の例を元にパーツを集め、回路を製作してみました。
USB電源のハイサイド測定なので、単電源用OPAMPを使用し、OPAMPの電源は9Vとしています。(006P電池使用)
電流検出抵抗RSと、アンプ回路の抵抗(R1,R2)比により電流-電圧変換比が決まります。
変換比を微調整可能なよう、R2側に多回転型の半固定抵抗を入れております。
回路を製作後、実際に電流を流し、500mA流した際に500mVが出力される様調整しました。
