▼100均スピーカー＞別ケースにAMP付きで組替(組立・完成編)

アンプの回路・動作は基本的にそのまま使用した。(NJM2073D，SEPP動作)
また電源はUSBコネクタによる5V供給動作にする事とし、三端子レギュレータを取り外した。
また、基板内の配線の引き回しがいまいちだった(GNDの配線がぐるぐる回っているは、電源のパスコンがICから若干遠かった等。)ので一部配線し直した。

ケースに音を出す為の穴を開ける。
中心と、20mm径に45度間隔で8個、40mm径に22.5度間隔で16個の穴を開けた。
(バリが残っているとビビリの元になるので開けた穴はすべてザグった。)
また元のスピーカに付いていた「メッシュグリル」をつけるつもりで4つの穴を開けた。

グルー樹脂でスピーカーを固定。この状態で一旦音を確認。
「メッシュグリル」は結局取り付けない事にした。

アンプを組み込み配線を行い組替を完了した。

では試聴

ポータブルCDプレーヤに松岡みやぴ「CristalHarp」をセットして・・・
電源は携帯電話充電器にUSBコネクタをつけたもの。

まぁ使用した57mm径スピーカなりの音質でなってくれます。
密閉ケースに入れた事で音がこもるかと思ったけど、さほどでもない。

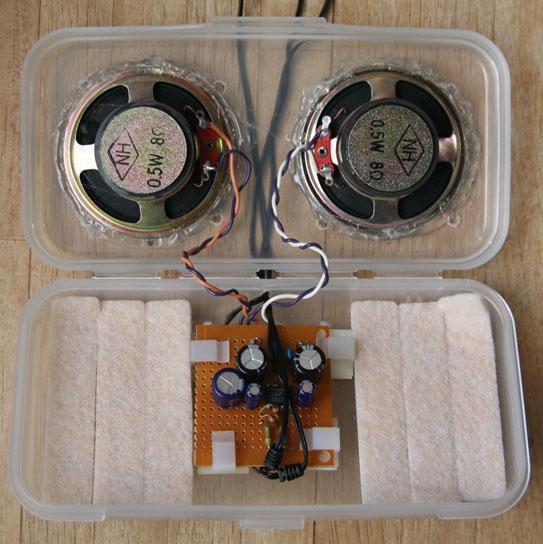

蓋は開けたほうがこもりは少ないので、内部に吸音材を貼る予定。(写真は貼り付け後)
ケースに仮組みした際に音のビビリが気になったが、最終的には大丈夫そう。
(音量上げるとさすがにビビるけど、スピーカの径がそんな大きいわけじゃないので。)

次にパソコンに接続。
最初パソコンのUSBコネクタに電源を接続したら案の定ノイズが・・・
やはり別電源に接続しないとだめなよう。
プレーヤソフトを起動し、試聴。一応大丈夫そう。
