▼新VOLUME AMP＞利得低減版STEREO化改造成功

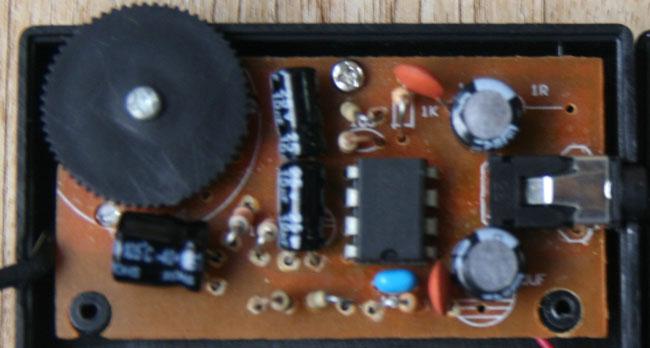

利得低減版でのSTEREO化改造成功しました。
手持ちの関係で、帰還用抵抗は5.1kΩ-51Ωの組み合わせです。
その影響はないと思いますが、利得が思ったほど下がってないかも。
→前回改造したものと利得をあわせたつもりが、勘違いしてました。23dB狙いにしないといけなかったみたい。
帰還用抵抗は5.1kΩ-330Ωの組み合わせが良さそう。
ノイズがどの程度減るのかと期待していたのですが、若干減ってはいるものの、劇的に減ったという訳でもないようです。
(前回改造したものと今回改造したものを、それぞれ入力無しでヘッドホンを接続して比較)
やはりヘッドホンアンプにするのはちょっと無理があるようです。
→現状利得が高めなので・・・帰還用抵抗交換後再確認します。
家族が居なかったので、スピーカーを接続した状態で音量上げてみましたが、3V動作のSEPPなので音量ちょっと上げただけで音が歪みます。
電源6V(電池4本)にするとかなり軽減します。
パワー得たかったら9V動作にしたいところですが、9Vにするには電解コン変えないと・・・
(5〜6V動作なら、4Ωのスピーカーですね。)
出張帰りに秋葉原に寄る事が出来ましたので、手持ちの乏しい？背の低い100μFのコンデンサと、1/6Wの4.7Ωの抵抗、若干仕入れてきました。
が、あと改造やるかどうかは、必要の有無と気分次第かな？
パーツショップいくつか見て回りましたが、背の低い電解の容量は220μFが最大でしょうか。(リードタイプのみ確認。表面実装タイプは確認してません。)
＜10月13追加＞
抵抗交換し、Gain落としました。
手持ちの都合で、5.1kΩ-270Ωの組み合わせとなりました。
利得は先の計算で約24dB程度のはず。
〜NJM2073の利得低減アプリケーションでは、利得の下限が26dB(20倍)という記述がありましたが、TDA2822Mがどうなのかは不明。
入力無しで密閉型ヘッドホン(Z=32Ω)で聴いたら・・・ノイズが激減してます。
といっても決して「無音」ではないです。ちなみにOPAMP(μPC4557C)を使用して自作した奴は「無音」。
MP3プレーヤ接続し、MP3プレーヤの電源入れたら・・・なぜかノイズレベルが元に？戻りました。
先のOPAMPを使用したAMPではこんな事が起きませんので、MP3プレーヤの出力がノイズまみれ、なんて訳でもありません。
パソコンのヘッドホン出力に接続しても同じ状態。
もしすると軽く発振してるのか・・・オシロで波形見ないと何ともいえません。
＜追加おわり＞
