▼新VOLUME AMP＞STEREO化その5(元基板SEPP 利得低減版)

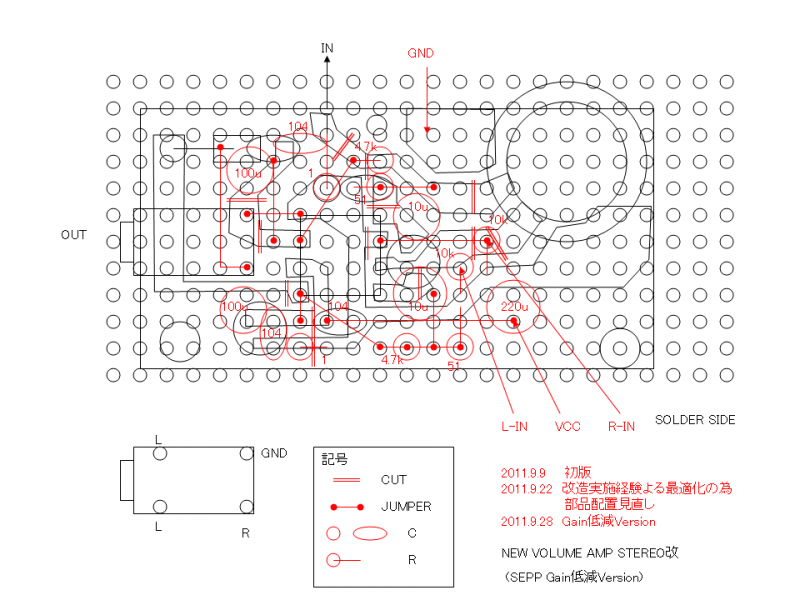

利得低減版を元の基板に実装するレイアウトを図にしてみた。
なお「その4」で書き漏らしたが、信号入力のGNDは、ICのGND(4p)に接続されるラインに接続すること。
図中のGNDは、S付VRのスイッチを経由した電源(電池)のマイナス極を示している。
また出力側の発振止めCRだが、先の回路図ではJACK側に入れてあるが、実装図ではIC側になっている。
どちらに入れても特性的にはほとんど差がないはずで、これはあくまで実装の都合。
(出力側DC cutのCを寝せて取り付ける事が可能なような配慮)
