▼新VOLUME AMP＞STEREO化改造成功

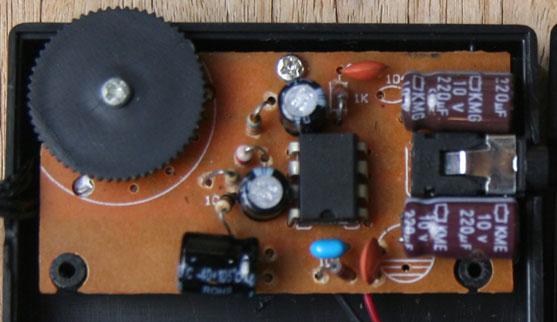

「元の基板を利用する方法(SEPP版)」で改造してみました。
出力のDCカット用コンデンサがスタッドに当たる問題を除き、なんとか
基板に収まりました。
手持ちや設計上の理由で一部部品少々変えて実装しています。
・発振止めの1Ω→8.2Ω
完全に手持ちの都合(小抵抗の手持ちがなかった。)
(→発振止めCRの目的、高周波域でSPのインピーダンスが増加する
事をCRで抑える事で、発振を抑える。)
BTL接続の場合AMP間に挿入する関係で、抵抗を小さめにする必要が
あるが、SEPP接続の場合はSPの直流Z分が目安とされているので、
8.2Ωでちょうどいいのかも。
・入力ATTの10kΩ→6.2kΩ
-20dB減だとちょっと減衰させすぎかもしれない(出力が得られないので)
ので手持ちの中から変更してみた。
・出力のDCカット用100u→220u
改造の為に以前購入した比較的小型のものがあったのを思い出し、交換。
(比較的小型と言っても寝かして付けないと入らないサイズ。
残念ながらケースのカバーのスタッドが当たります。スタッドを削らねば。)
・部品配置も作業過程でもっといい配置がある事に気がつき、最適化を図るべく見直してます。
途中部品探しが入ったりしましたが、改造作業そのものは実質2時間程度でした。
(片ch音がうまく出ず、「基板組換SEPP版」見て間違って改造したかと思って手直し
かけたら修正したほうはノイズすら出なくなってしまいました。
よくよくみたら「基板組換SEPP版」の図面間違ってました。(図面差替えました。)
最終的には問題なしです。(ノイズはこの手のICAMPには良くある事でご愛嬌)
キューブ型ミニスピーカーZY-76とスクエア型耳もとスピーカーZY-71(ダイソーの「ステレオ出力分配器」(改STEREO→MONO)を使用)で試し聴き。(ソースはMP3プレーヤ)
3V電源のSEPP動作では出力があまり得られないと思ったのですが、静かな部屋で楽しむには十分みたいです。
インピーダンス4Ωのスピーカーが使用されていたZY-71は、結構大きな音で鳴ってくれるようです。
こんなにうまくいくのなら・・・210円商品にしてもいいので、STERO版出してくれないかなぁ・・・＞ダイソーさん。
(写真準備中)
