▼新VOLUME AMP>STEREO化その3(基板組替BTL 2IC JACK有)
BTL 2IC版ですが、JACK有り(2個取付)で3端子レギュレータ無しのタイプです。
電池動作前提です。
BTL 2IC版ですが、追加部品は基板と入力ATT用の10K 2個を除き「二個一」でそろいます。

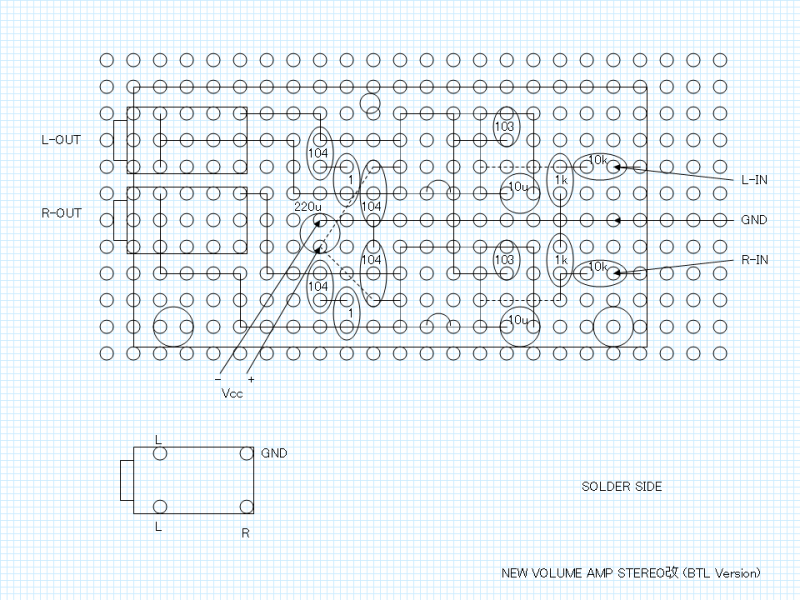

図下(R-OUT)のJACKの位置は元々の位置にあわせてあります。
ケースには追加した分だけ穴を開ければ済むはず。(加工次第ですが)
図のJACKはVOLUMEAMPに付いてきたタイプのピン配置です。通常パーツショップで
入手できるものとは配置が異なるので注意。
