▼新VOLUME AMP＞STEREO化その1(基板組替SEPP版)

　基板組替前提SEPP動作版です。

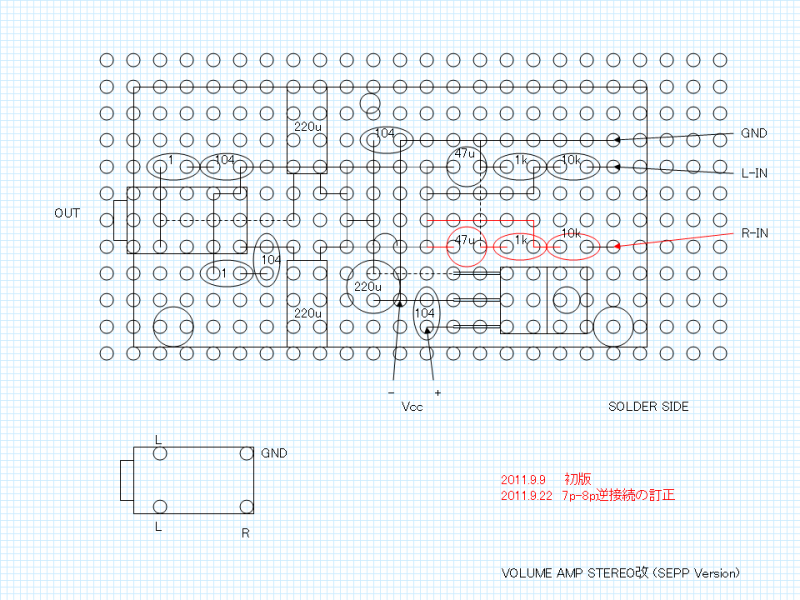

　図には3端子レギュレータを載せてありますが、電池動作のままなら不要です。

　ただしSEPP動作の場合、同じ電源電圧だとBTL動作より大幅に出力が低下します。
　5V電源を外部から供給すると8Ω負荷でも結構出力得られると思いますが、電池動作だとあまり出力を得られないと思います。

　もちろん低インピーダンスのスピーカーを使用してカバーする事は可能です。
　(ICのドライブ能力無視の計算ですが)8Ωから4Ωになれば4倍のパワーが得られます。
DC-DCコンバータ(100均で入手可能なUSB充電電池BOXとか)で電源電圧を昇圧してしまうという奥の手もあるにはあります。

　外部電源にする場合・・・12V電源時は9Vの3端子レギュレータを載せると良いと思います。(8Ωスピーカー時。4Ωのスピーカーだったら6Vのレギュレータが無難かも。)
　パソコン等の5V電源(USBコネクタから供給とか)で使用するのなら直結で良いと思います。

JACKですが、旧VOLUME AMPと同様、STEREO仕様の物が付いてますので、流用可能です。(ただし、通常パーツショップで販売されている物とはピン配置が異なります。図参照。)

＜2011.9.22図面差替えました＞
　・7p-8pが逆接続だったので修正。
