▼100均＞USB充電＞CW-130DEN＞開けてみた

例によって開けてみました。

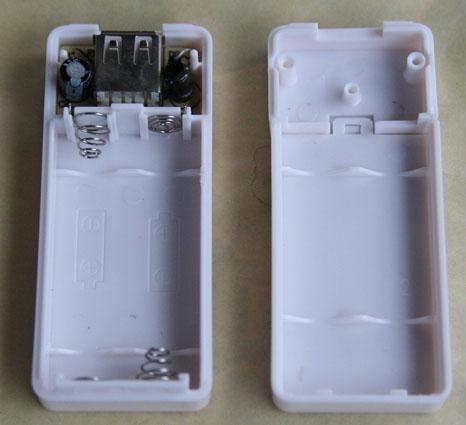

電池の電極がコイルバネになり、基板に直接接続されています。
いままでの機種(エコプラス／エービット／片山製)はいずれも板ばねの電極にリード線で接続されていました。

良く見ると、パーツ(C,D,L)の配置がUSBコネクタを挟んで反対に配置されています。
実はいままでのものは電極と基板の極性配置が逆になっており、リード線がクロスして配線してありました。
コイルバネの電極で直結できるよう、パーツの配置を見直したような感じです。
