▼100均＞「USB充電用電池BOX」2個使い＞実用機
・2台のDC-DCのうち1台は電池4本時(4AA),残り1台は電池2本(2AA)で使用出来るような接続とした。

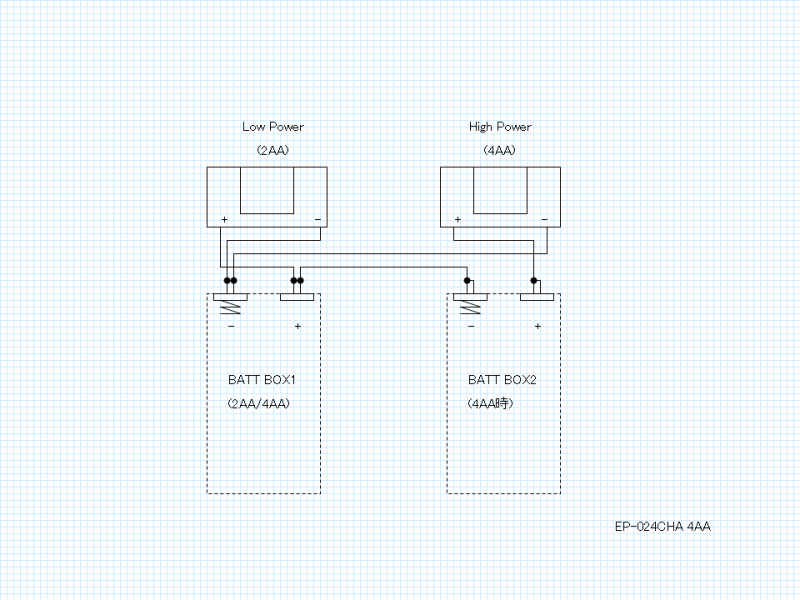

図は接続図。
※この接続は若干問題がある。
問題１)4AA側と2AA側を同時使用すると、共用される2AA側のみ消耗が先に進み容量のアンバランスを引き起こす。
あくまで2AAでの使用も可能にしておく為の接続であり、同時使用の可能性が高い場合は両DC-DCとも4AA接続にしたほうが良い。
問題２）2AA側ではないほうだけに電池を入れても4AA側に出力があるが、2AA側DC-DCの
IC内の昇圧用MOSFETの寄生ダイオードを経由して電流が流れる事になる。2AAで使用する場合は特に電池を入れる位置に注意。
