▼100均＞DC充電器CW-136DC＞使用部品の確認

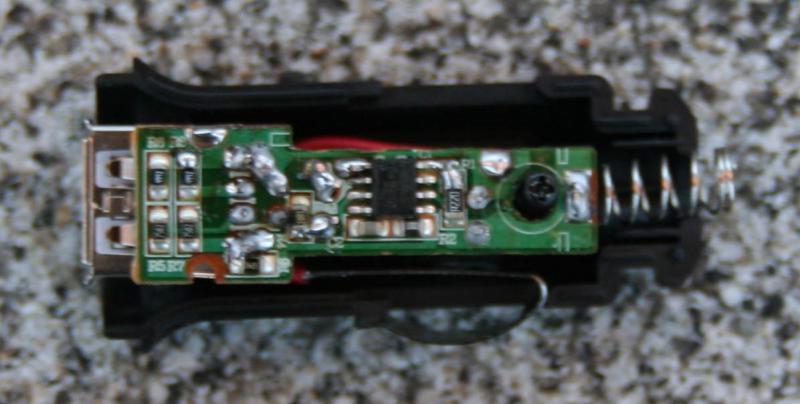

内部の使用部品を確認してみた。

・使用IC:MC34063A(メーカー不明，SOPパッケージ)
　100均で見かけたシガープラグ型充電器ではSOPパッケージのICは初では？
　SOPパッケージのICとチップ抵抗の使用がコンパクトサイズの秘密のようです。

・設計出力電圧：5.3V(電圧設定用抵抗　3241(3.24kΩ),1001(1.00kΩ))

・過電流検出用抵抗：R220(0.22Ω)
　チップ抵抗なので、過電流に弱いかも・・・

・USB DATA端子の分圧抵抗：有(D+D-共に7502(75kΩ)，4992(49.9kΩ)→2.12V)

・LEDは「青」
　なんと青色のLEDでした。

・ヒューズは無し。
　相変わらずですね。

・Ｌと電解コンデンサ，ダイオードはリード付きのものです。
　ICの発振用のコンデンサのみチップタイプでした。
