▼携帯電話充電器＞多摩電子PDC＞出力電流-出力電圧特性

出力電流-出力電圧特性

先に書いたように出力電圧が5.5Vに調整した後なので、工場出荷時の状態とは異なる事をお断りしておく。
(調整前に測定した時は4.1V程度(無負荷～15Ω負荷で確認))

この機種の最大出力電流は、電源電圧でも変化するが、おおよそ350mA程度。

コイルの関係もあるは不明だが、少なくとも電流検出抵抗が大きい事から電流制限が正しく？効いているようだ。

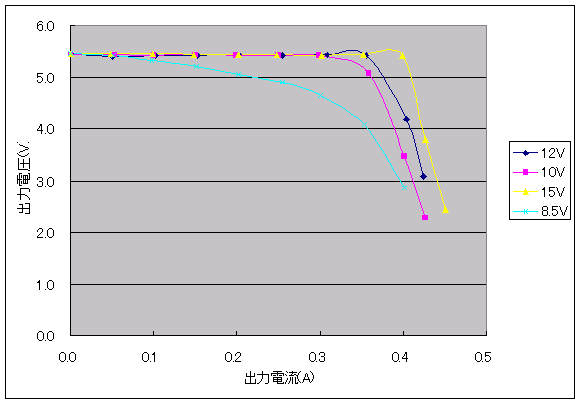

グラフに示すように、電流制限開始ポイントが電源電圧で変わっている事がわかる。
この特性が現われる事を期待していた。

最近この特性が現われず、腑に落ちずにいたのがこれ。
http://samidare.jp/jr7cwk/lavo?p=log&lid=158903
