▼片山利器USB_DC充電器＞特性測定の様子

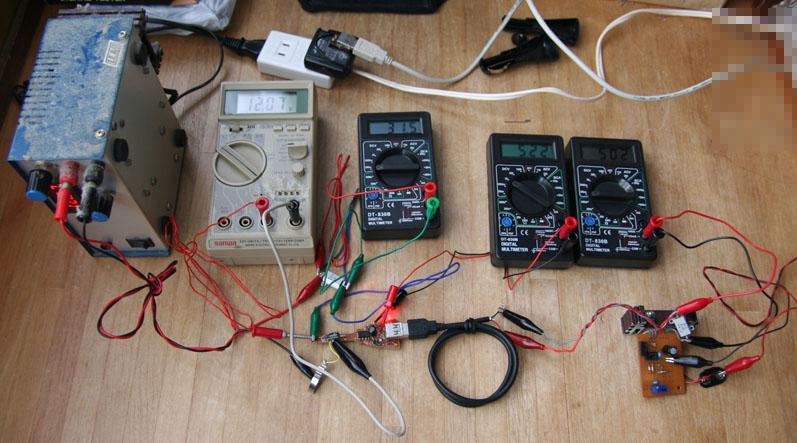

特性測定の様子です。

左側の青の箱が自作の電源(LM305使用、3.7～17V，～1.2A)

その右のsanwaのテスタが電源電圧測定用
(被測定DC-DC基板に直結して測定)
・・・自作電源には電圧/電流測定用のデジタルパネルメータを付けてあるのですが、出力の電線による電圧降下の影響を考慮し、別テスタで電圧を測定しました。

その右の黒いテスタ(格安DT-830B)が電源電流測定用
(両テスタ手前にある、みの虫クリップのあたりに0.1Ωの電流検出抵抗があり、その両端の電圧を測定(200mVレンジ)し電流換算)

その右のテスタが出力電圧測定用(被測定DC-DC基板に直結して測定)

一番右側のテスタが出力電流測定用
(右下の基板(自作の定電流電子負荷)内の0.1Ωの電流検出抵抗の両端の電圧を測定(200mVレンジ)し電流換算)

右下の基板が自作の定電流電子負荷
(0.1Ωの電流検出抵抗の電圧とRef電圧(電流設定値)とをOPAMPで比較し、OPAMPの出力でパワーTrをドライブするという、OPAMPのアプリケーションとして良くある定電流回路です。)

中央手前のUSBコネクタのあるあたりが被測定DC-DCです。

使用したテスタのうち3台はDT-830Bという格安テスタですが、電圧レンジの精度がそこそこある事は確認しています。
