▼片山利器USB_DC充電器＞出力特性

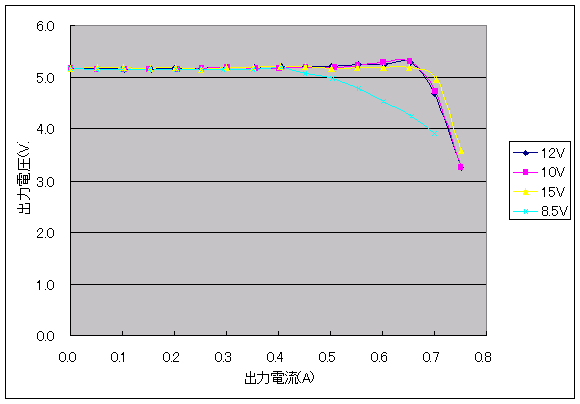

出力特性を測定していなかったので、測定しました。

650mA位出力出来るようです。

今回は電源電圧をいくつか変えて測定しました。

電源電圧により、電圧が低下し始めるポイント(=電流制限検出ポイント)が大きく変わるものと考えていたのですが、何故か顕著に出ませんでした。
(MC34063A系のICでは電源側の電流で電流制限する構造なので)

もっとも、5V出力での下限電圧と考えられる8.5Vでは、大電流領域で徐々に低下する特性が現われました。

それと・・・大電流領域で時間により電圧が少しずつ低下する挙動が・・・
はて、と思いICに触れてみると熱くなっています。

手動での測定の限界を感じた次第です。
