▼片山利器製USB充電用電池BOX＞特性測定結果 その1
BBJ01の特性を測定してみたので結果を下記に整理してみた。
EP-024CHA(AB-BO016W,AB-BO014W)と比べると特性に違いがあり、出力電流や
電源電圧(アルカリ電池を使用するのか、NiMH電池を使用するのか)によって
使い分けたほうがよさそうである。
・大電流が要求される場合:EP-024CHA＞BBJ01
・高効率が必要:BBJ01＞EP-024CHA
・電圧の低いNiMH電池使用時:BBJ01＞EP-024CHA
1.単体特性
測定方法
EP-024CHAの測定と同じ方法に付、略

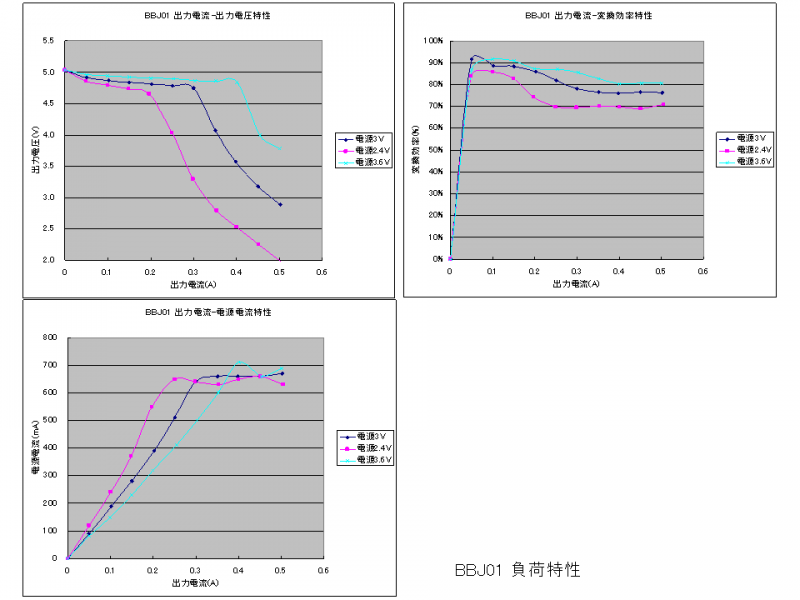

1-1.出力電流特性
出力電圧4.5Vまでの低下を許容するとして・・・
・電源電圧3Vでは最大300mA程度
・電源電圧2.4V(NiMH2本相当)では最大200mA程度
・電源電圧3.6V(NiMH3本相当)では最大400mA程度
(最大電流はEP-024CHAのほうが大きい)
1-2.出力電流-出力電圧特性
EP-024CHAでは電圧が徐々に落ちる特性であったが、BBJ01は
ある電流を超えた時点から一気に電圧が低下する特性が見られた。
出力電流に対する出力電圧の変化は少なめで、「ある電流」を超えるまでは
一定を保とうという動作が見られる。(レギュレーションが良い)
後の電源電流との関係からすると、スイッチング電流がある以上を
超えるとスイッチング電流が制限される模様。
スイッチング用デバイスの内部抵抗がEP-024CHAに使用されているBL8530より
本機に使用されているICのほうが小さいが、その分過電流の可能性が出てくる為に
過電流保護回路が入っているものと考えられる。
※過電流保護と言っても、あくまでスイッチング電流を制限するものであり、
電池～ダイオード～出力 というパスがあるのであり、NiMH電池使用時の
出力ショートが厳禁である事は変わりない。
1-3.変換効率
・電源電圧3Vでは、80%程度(300mA出力時)。
・電源電圧2.4Vでは、75%程度(200mA出力時)
3V時と比較すると出力電流増加に伴う効率低下が大きい。
・電源電圧3.6Vでは、80%程度(400mA出力時)。
いずれでもEP-024CHAより全体的に効率が良く、特に小電流領域では
90%程度の効率と良好。
1-4.出力電流-入力電流特性
・電流が約650mA程度でクリップしている特性が見られた。
前述のように、スイッチング電流が一定以上を超えないよう、制限する回路が
入っていると推測される。
このグラフから電池寿命を見積もると、
NiMH電池2本使用(2.4V,電池容量が2000mAh)で出力電流を200mA得ようとした時、
電源電流が約300mA、電池寿命が2000mAh/300mA=6.6h
(EP-024CHAでは、電源電流が約500mA。2000mAh/500mA=4h)
このように低電圧での変換効率が良い事から、EP-024CHAと比べると電池寿命面で
有利である。
