▼100均LEDライト＞DC-DC移植＞電圧-電流特性

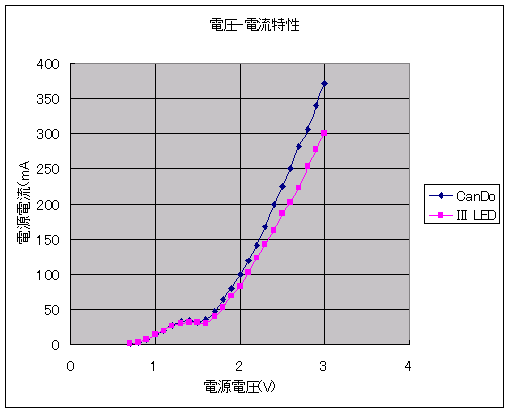

動作試験を兼ね、電圧-電流特性を測定してみた。

その結果・・・思惑通り、「3LEDハンディライトA」そのままの時より電流が低い傾向が見られた。

これでも新品のアルカリ電池を使用したのでは電流が流れすぎる感じがする。
(測定しているのは電源電流なので、実際にLEDに流れる電流は昇圧に伴いもっと少なくなり、また変換効率を考慮すればさらに小さいはずではあるのだが)

抵抗を追加して電流を抑える方法もあるが、NiMH2本で使用する事にする。
