▼シルク 2WAYランタン>電源電圧特性

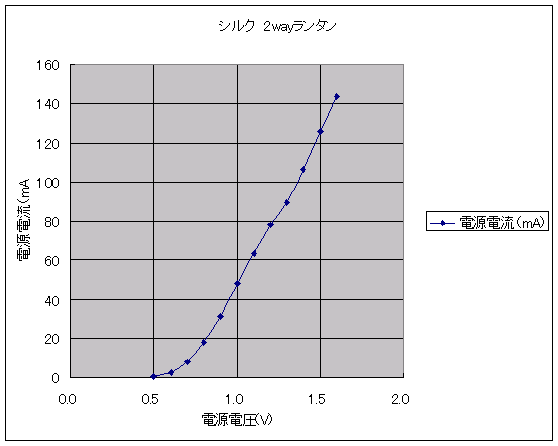

恒例の?電源電圧特性を測定してみた。
電源電圧の上昇に伴い、そのまま電源電流が増加する特性であり、やはり定電流(定電圧)回路は持たないようだ。
1.6Vまで印加して測定したが・・・おそらくここまで上げるとオーバードライブ状態かと。
昇圧回路の接続は、IMAの「3LEDライトBLACK」や、CanDoの「3LEDハンディライトA」と同タイプで、ICと昇圧用のLだけで、ダイオードを持たない回路構成であった。
ヘッド部への固定にも小さい金属ねじが使用されており、100均商品にしては部品点数が多いような・・・
