▼CanDo「3LEDハンディライトA」＞電源電圧特性

例によって、電源電圧-電源電流特性を測定してみました。

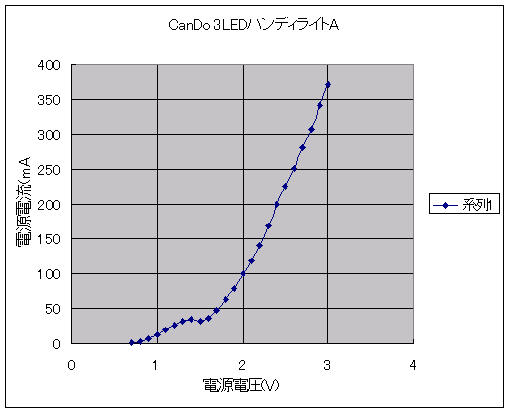

結果・・・電圧を上昇に伴い、電流が増加。
(HT77xxやBL8530のVOUT-LXを逆に使用したコンバータと同じような特性で、LEDのVF-IF特性の電圧レンジを変えたような特性とも言える・・・)

定電圧(定電流)制御されているのであれば、電圧がある程度まで上がれば電流は減る特性が現われるはず。
よって、本ライトのDC-DCコンバータは単なる発振＋スイッチングだけ(秋月のLED用DC-DCと同様)と推測されます。

電圧が高いとLEDがオーバードライブとなる、100均LEDライトにありがちな特性。
変換効率がどの程度かわかりませんが、新品のアルカリ電池を使おうものなら、LED焼きそう・・・

＜5/28訂正＞
＞HT77xxやBL8530のVOUT-LXを逆に使用したコンバータと同じような特性
と書いてしまいましたが、電圧のレンジが違います。
HT77xxやBL8530のVOUT-LXを逆に使用したコンバータの場合、電源電圧値が1.5VあればLEDを焼きそうな位の電流が流れますが、本ライトの場合は1.5VではLEDがやっと点灯する程度であり、電流もたいして流れません。
＜訂正おわり＞
