▼100均LEDライト＞CanDo「3LEDハンディライトA」＞開けてみた　その２

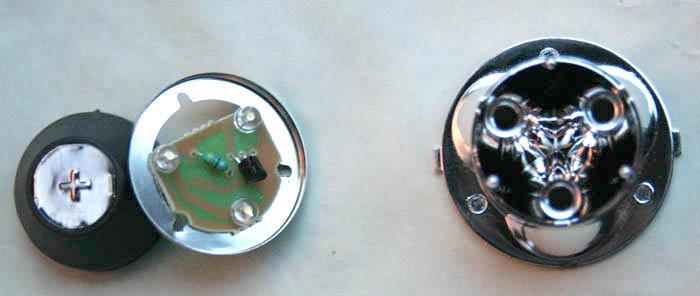

LED基板と反射器です。

LED基板にはLED3個の他、TO-92型のICとインダクタが付いています。

ICには、「HH004F」という捺印がありました。
検索してもデータシートが引っかからず、詳細不明です。

ただしIC周辺の接続はIMAの「3LEDライトBLACK」と同じみたいです。
(HT7750，BL8530等の定電圧出力タイプのDC-DCコンバータICとは接続が異なります。)
