▼Eftel製携帯電話充電器＞出力特性＞再測定(負荷特性)
出力特性を再測定しました。

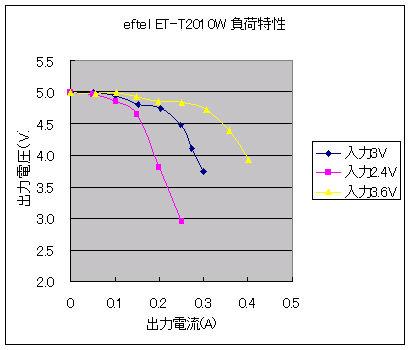

まずは負荷電流-出力電圧特性
エコプラス(エービット)のUSB充電用電池BOXと比べると大電流での電圧低下が大きめです。
測定機材・測定方法
LM-317による可変出力電源を使用
電圧はDC-DC基板入出力端子部にて測定
電流は0.1Ωの電流検出抵抗の電圧を測定
負荷は自作電子負荷(定電流)
